ÇIPLAK ILETKENLER

Havai enerji iletim hatları için çıplak iletkenler

TCG'nin alçak gerilimden yüksek gerilime kadar havai enerji iletim hatları için ürettiği çıplak iletkenler. 8 tip üretilmektedir. GOST 839-2019'a göre üretilen klasik tipler A (Al), AS (Al+çelik), M (Cu) ve MG (esnek Cu) iletkenleridir; yeni nesil ürünler ise ısıya dayanıklı AT1S ve AT3S iletkenleri (Al-Zr alaşımı, sürekli olarak +150 ve +210°C'ye kadar) ile AERO-Z iletkenleridir (AACSRZ ve AAACZ; Z profilli teller sehimi ve kayıpları azaltır). Kullanım yelpazesi 0,4 kV dağıtım şebekelerinden 750 kV ana havai hatlara kadar uzanır.

Kullanım amacı Havai enerji iletim hatları

İletkenler Al, Cu, AlSt, AlZr

Yalıtım Çıplak

Kesitler 1,5–1000 mm²

Alüminyum

A

GOST 839-2019

Havai hatlar için alüminyum tellerden oluşan çıplak iletken

İletken Alüminyum

Kesit 10–750 mm²

Sürekli çalışma sıcaklığı +90°C

Standart GOST 839-2019

Ürün gamı:

A-10 A-16 A-25 A-35 A-50 A-70 A-95 A-120 A-150 A-185 A-240 A-300 A-400 A-500 A-600 A-750

Detaylı bilgi Fiyat talep et

Ana hat

AS

GOST 839-2019

Havai hatlar için çelik özlü alüminyum çıplak iletken

İletken Al + çelik

Kesit 10–1000 mm²

Sürekli çalışma sıcaklığı +70°C

Standart GOST 839-2019

Ürün gamı:

AS-10/1,8 AS-16/2,7 AS-25/4,2 AS-35/6,2 AS-50/8,0 AS-70/11 AS-95/16 AS-120/19 AS-150/19 AS-150/24 AS-185/24 AS-185/29 AS-240/32 AS-300/39 AS-400/51 AS-500/64

Detaylı bilgi Fiyat talep et

Bakır

M

GOST 839-2019

Baralar ve katener hatları için çıplak bakır iletken

İletken Bakır

Kesit 10–400 mm²

Yapı Tek telli / büküm

Standart GOST 839-2019

Ürün gamı:

M-10 M-16 M-25 M-35 M-50 M-70 M-95 M-120 M-150 M-185 M-240 M-300 M-400

Detaylı bilgi Fiyat talep et

Esnek

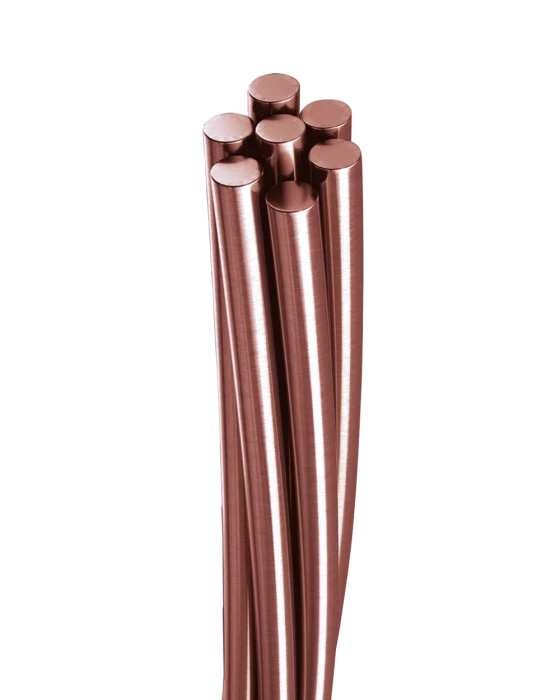

MG

GOST 839-2019

Hareketli bağlantılar için esnek çıplak bakır iletken

İletken Bakır, esnek

Kesit 1,5–400 mm²

İletken sınıfı GOST 22483'e göre 5 (esnek)

Standart GOST 22483

Ürün gamı:

MG-1,5 MG-2,5 MG-4 MG-6 MG-10 MG-16 MG-25 MG-35 MG-50 MG-70 MG-95 MG-120 MG-150 MG-185 MG-240 MG-300 MG-400

Detaylı bilgi Fiyat talep et

Isıya dayanıklı

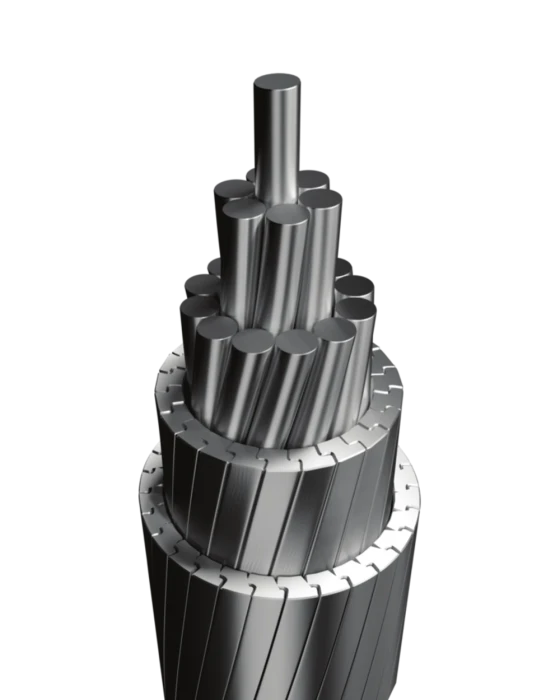

AT3S

GOST 839-2019

Yeni nesil ısıya dayanıklı çelik özlü alüminyum iletken

İletken Al-Zr alaşımı + çelik

Sürekli çalışma sıcaklığı +210°C / +240°C (AT3S)

Kullanım ömrü 45 yıl

Avantaj +%30–40 akım (AS'ye kıyasla)

Ürün gamı:

AT1S AT1SP AT3S-300/39 AT3SP-300/39 AT3S-500/64 AT3SP-500/64

Detaylı bilgi Fiyat talep et

AERO-Z

AACSRZ

GOST 839-2019

Dış katmanları Z profilli tellerden oluşan yeni nesil iletken

Yapı Dış katmanlarda Z profilli teller

Malzeme 6201 Al alaşımı (AACSRZ için + çelik)

Sürekli çalışma sıcaklığı +90°C

Avantaj Daha az sehim, kayıp ve buzlanma

Ürün gamı:

AAACZ AACSRZ-527 AACSRZ-649 AERO-Z

Detaylı bilgi Fiyat talep et

Isıya dayanıklı

AT1S

TCG teknik şartnamesi / EN 50183

Orta sıcaklık aralığı için ısıya dayanıklı çelik özlü alüminyum iletken

İletken Al-Zr alaşımı (1. tip) + çelik

Sürekli çalışma sıcaklığı +150°C / +180°C (acil durumda)

Kullanım ömrü 45 yıl

Avantaj +%15–25 akım (AS'ye kıyasla)

Ürün gamı:

AT1S AT1SP AT1S-300/39 AT1SP-300/39 AT1S-500/64 AT1SP-500/64

Detaylı bilgi Fiyat talep et

AERO-Z • çeliksiz

AAACZ

TCG teknik şartnamesi / IEC 62219

Z profilli alüminyum alaşımı tellerden oluşan çelik özsüz iletken

Yapı Z profilli teller

Malzeme Yalnızca 6201 Al alaşımı

Sürekli çalışma sıcaklığı +90°C

Özellik Çelik özsüz

Ürün gamı:

AAACZ-330 AAACZ-455 AAACZ-570 AAACZ-680

Detaylı bilgi Fiyat talep et

ÇIPLAK İLETKEN TİPLERİNİN KARŞILAŞTIRMASI

Parametre	A	AS	M	MG	AT3S	AERO-Z
Kullanım amacı	Ilıman ve soğuk iklimlerde havai hatlar	Tüm gerilim sınıflarında ana havai hatlar	Baralar, katener hatları	Esnek bağlantılar	Yüksek yüklü havai hatlar	Yeni nesil ana havai hatlar
Malzeme	Al teller	Al teller + çelik öz	Cu	Cu, esnek	Al-Zr alaşımı + çelik öz	Z profilli 6201 Al alaşımı
Kesitler, mm²	10–750	10–1000	10–400	1,5–400	70–800	410–650 (talep üzerine)
İletkenin sürekli sıcaklığı	+90°C	+70°C	+70°C	+70°C	+210°C (acil durumda +240°C)	+90°C
Kullanım ömrü	30+ yıl	30+ yıl	30+ yıl	30+ yıl	45 yıl	45 yıl
Avantaj	Hafif, ucuz	Dayanıklı, uzun açıklıklar için	Yüksek elektrik iletkenliği	Esnek	Yüksek akım taşıma kapasitesi	Daha az sehim, kayıp ve buzlanma
Standart	GOST 839-2019	GOST 839-2019	GOST 839-2019	GOST 22483, 5. sınıf	TCG teknik şartnamesi / EN 50183	TCG teknik şartnamesi / IEC 62219
