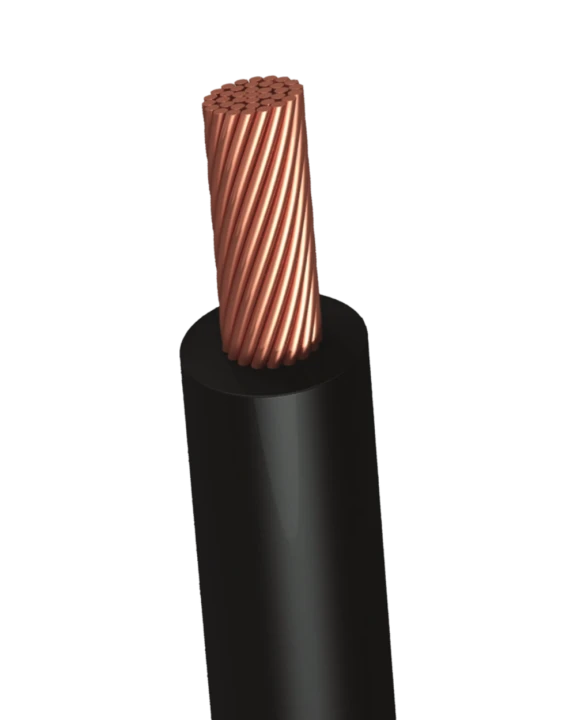

KPGNTP

Yonishni tarqatmaydigan yuqori egiluvchan kabel

KPGNTP — yuqori egiluvchanlik (KPGTP markasidagidek) va yong'in xavfining pasaytirilganligi (KGNTP markasidagidek) kombinatsiyasi. Yong'in xavfi bo'lgan joylardagi ko'chma uskunalar uchun: baland binolardagi liftlar, yonuvchan materiallar bilan ishlaydigan ishlab chiqarishdagi robotlar, ma'lumotlar markazlaridagi ko'chma uskunalar. Belgilanish ma'nosi: P — yuqori egiluvchanlik, N — yonishni tarqatmaydi.

Kuchlanish 660 V AC / 1000 V DC

Xususiyati Yuqori egiluvchanlik + ng

Tomirlar soni 1 — 5

Kesim 1,5 — 70 mm²

Narx so'rash Kesimlar jadvali

KPGNTP NOMENKLATURASI

TCG nomenklaturasidagi odatiy marka-o'lchamlar. Maxsus buyurtma bo'yicha ishlab chiqarish mumkin.

Marka / kesim	Tomir soni	Kesim, mm²	Kuchlanish	Qo'llanilishi
KPGNTP 3×1.5	3	1,5	660 V	Lift - boshqaruv zanjiri
KPGNTP 3×2.5	3	2,5	660 V	Lift - kuch zanjiri
KPGNTP 3×4	3	4	660 V	Sexdagi robot
KPGNTP 3×6	3	6	660 V	Sexdagi robot
KPGNTP 3×10	3	10	660 V	Kran-balka
KPGNTP 3×16	3	16	660 V	Kran-balka
KPGNTP 3×25	3	25	660 V	Ko'prikli kran
KPGNTP 3×35	3	35	660 V	Ko'prikli kran
KPGNTP 4×1.5	4	1,5	660 V	Kuch + boshqaruv
KPGNTP 4×2.5	4	2,5	660 V	Kuch + boshqaruv
KPGNTP 4×4	4	4	660 V	Kuch + boshqaruv
KPGNTP 4×6	4	6	660 V	Kuch + boshqaruv
KPGNTP 5×1.5	5	1,5	660 V	Kuch + 2 boshqaruv zanjiri
KPGNTP 5×2.5	5	2,5	660 V	Kuch + 2 boshqaruv zanjiri
KPGNTP 5×4	5	4	660 V	Kuch + 2 boshqaruv zanjiri

Jadvalda odatiy marka-o'lchamlar keltirilgan; diametr va massa ko'rsatilmagan — ular aniq partiyaga bog'liq. Aniq parametrlar — TCG katalog varaqasida yoki sotuv bo'limi orqali so'rov bo'yicha. Buyurtma bo'yicha nostandart kesimlarni ishlab chiqarish mumkin.

KPGNTP kabeli tavsifi

KPGNTP — eng murakkab qo'llanilish sohalari uchun premium kabel: yuqori egiluvchanlik va yong'in xavfsizligi bir vaqtda. Baland binolarning liftlarida, savdo-ko'ngilochar markazlar va metro eskalatorlarida, yong'in yuklamasi bo'lgan sexlardagi sanoat robotlarida qo'llaniladi.

Ikkita afzallikni birlashtiradi: ingichka mis simlar va maxsus qobiq 100 000 dan kam bo'lmagan egilish siklini beradi; yong'in xavfi pasaytirilgan TEP-kompozitsiya guruh bo'lib yotqizilganda yonishni tarqatmaydi. Odamlar ko'p bo'ladigan va yong'in xavfi mavjud joylardagi ko'chma uskunalar uchun ideal tanlov.

Qo'llanilish sohasi

Baland binolardagi yo'lovchi liftlari

Yong'in chiqish xavfi bo'lgan sexlardagi sanoat robotlari

Ma'lumotlar markazlari va server xonalaridagi stanoklarning harakatlanuvchi qismlari

Savdo markazlari va metrodagi eskalatorlar

Kabellar guruh bo'lib yotqiziladigan binolardagi kran-balkalar

Konstruksiya

Tok o'tkazuvchi tomirlar

Mis ko'p simli, o'ta ingichka simlardan, yuqori egiluvchanlik sinfi.

Izolyatsiya

Yong'in xavfi pasaytirilgan elastik TEP.

Eshish

Buralishda egiluvchanlik uchun kichik qadam bilan.

Qobiq

Guruh bo'lib yotqizilganda yonishni tarqatmaydigan elastik TEP.

KPGNTP kabelining ko'ndalang kesimi — o'ta egiluvchan tomirlar + yonuvchanligi pasaytirilgan qobiq

Texnik xarakteristikalar

Nominal kuchlanish AC 660 V, 400 Hz gacha

Nominal kuchlanish DC 1000 V gacha

Tomir materiali Mis, yuqori egiluvchanlik sinfi

Izolyatsiya va qobiq Yuqori egiluvchan va yong'in xavfi pasaytirilgan TEP

Yonishning tarqalishi Tarqatmaydi (ng)

Tomirlar soni 1, 2, 3, 4, 5

Kesimlar 1,5 — 70 mm²

Standart TSh TCG

Batafsil texnik xarakteristikalar (tok yuklamasi, qarshilik, massa) — TCG katalog varaqasida

Ekspluatatsiya sharoitlari

Montaj harorati -40°C dan past emas

Ekspluatatsiya harorati -40°C … +50°C

Havo namligi +35°C da 98% gacha

Egiluvchanlik sinfi GOST 22483 bo'yicha 5-sinf

Min. egilish radiusi 6 × Ø

Mexanik sikllar soni 30 000 dan kam emas

Xizmat muddati 4 yildan kam emas

Kafolat Ekspluatatsiya boshlanganidan 6 oy

Iqlimiy ijro UXL
