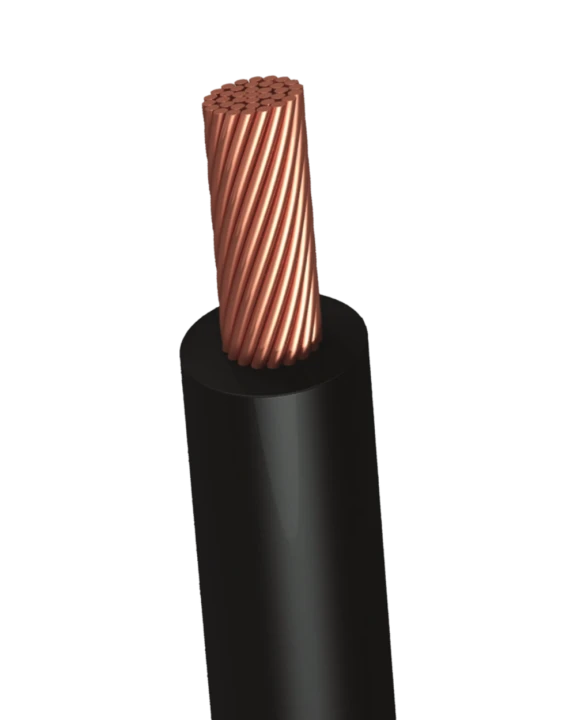

КГТП

Гибкий силовой кабель с медными жилами для передвижных машин

КГТП — силовой гибкий кабель с медными многопроволочными жилами 5 класса гибкости, изоляцией и оболочкой из композиции на основе стирольных термоэластопластов (ТЭП). Предназначен для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электроэнергии. Расшифровка: К — кабель, Г — гибкий, ТП — термоэластопласты.

Напряжение 660 В AC / 1000 В DC

Жила Медь, 5 класс гибкости

Жильность 1, 2 или 3

Сечение 0,75 — 120 мм²

Запросить цену Таблица сечений

НОМЕНКЛАТУРА КГТП

Типовые маркоразмеры из номенклатуры TCG. Возможно изготовление по специальному заказу.

Марка / сечение	Жил	Сечение, мм²	Напряжение	Применение
КГТП 1×2.5	1	2,5	660 В	Однофазное питание
КГТП 1×4	1	4	660 В	Однофазное питание
КГТП 1×6	1	6	660 В	Однофазное питание
КГТП 1×10	1	10	660 В	Однофазное питание
КГТП 1×16	1	16	660 В	Однофазное питание
КГТП 1×25	1	25	660 В	Однофазное питание
КГТП 1×35	1	35	660 В	Однофазное питание
КГТП 1×50	1	50	660 В	Однофазное / сварка
КГТП 1×70	1	70	660 В	Сварка, мощные потребители
КГТП 1×95	1	95	660 В	Сварка, мощные потребители
КГТП 1×120	1	120	660 В	Магистральное питание
КГТП 3×2.5	3	2,5	660 В	Трёхфазное питание
КГТП 3×4	3	4	660 В	Трёхфазное питание
КГТП 3×6	3	6	660 В	Трёхфазное питание
КГТП 3×10	3	10	660 В	Трёхфазное питание
КГТП 3×16	3	16	660 В	Трёхфазное питание
КГТП 3×25	3	25	660 В	Трёхфазное оборудование
КГТП 3×35	3	35	660 В	Трёхфазное оборудование
КГТП 3×50	3	50	660 В	Передвижные подстанции

Таблица содержит типовые маркоразмеры; диаметр и масса не приведены — зависят от конкретной партии. Точные параметры — в каталожном листе TCG или по запросу через отдел продаж. Возможно изготовление нестандартных сечений по заказу.

Описание кабеля КГТП

КГТП — основной гибкий силовой кабель TCG для нестационарной прокладки и подключения передвижного оборудования. Многопроволочные медные жилы 5-го класса гибкости и эластичная изоляция/оболочка из стирольных термоэластопластов (ТЭП) обеспечивают многократные изгибы без разрушения.

Применяется для подключения сварочных аппаратов, генераторов, компрессоров, электроинструмента, подвижных частей станков. Выдерживает не менее 30 000 механических циклов изгиба, температурный диапазон -40°C … +50°C. Не предназначен для прокладки в местах с риском пожара — для этого см. КГНТП (не распространяющий горение).

Область применения

Передвижные машины, механизмы, оборудование

Сварочные аппараты, генераторы, компрессоры

Подключение к передвижным источникам электроэнергии

Электроснабжение строительных площадок и временных объектов

Подвижные части станков и автоматических линий

Конструкция

Токопроводящие жилы

Медные многопроволочные 5-го класса гибкости по ГОСТ 22483. Тонкие проволоки в скрутке обеспечивают высокую гибкость и стойкость к многократным изгибам.

Изоляция

Композиция на основе стирольных термоэластопластов (TPE-S). Сохраняет эластичность в широком диапазоне температур.

Скрутка

Изолированные жилы скручены в сердечник.

Оболочка

Стирольные термоэластопласты, чёрного цвета. Стойкость к маслам, истиранию, перегибам.

Поперечное сечение КГТП 3-жильного — медные гибкие жилы в эластичной ТЭП-изоляции

Технические характеристики

Номинальное напряжение AC 660 В, до 400 Гц

Номинальное напряжение DC до 1000 В

Материал жилы Медь, 5 класс гибкости

Изоляция Стирольные термоэластопласты (ТЭП)

Оболочка Стирольные термоэластопласты

Кол-во жил 1, 2, 3

Сечения 2,5 — 120 мм² (1-3 жил), 0,75 — 120 мм² (1 жила)

Стандарт ТУ TCG

Подробные ТХ (ток нагрузки, сопротивление, масса) — в каталожном листе TCG

Условия эксплуатации

Температура монтажа не ниже -40°C

Температура эксплуатации -40°C … +50°C

Влажность воздуха до 98% при +35°C

Класс гибкости 5-й по ГОСТ 22483

Мин. радиус изгиба 6 × Ø

Кол-во механических циклов не менее 30 000

Срок службы не менее 4 лет

Гарантия 6 месяцев с начала эксплуатации

Исполнение УХЛ
