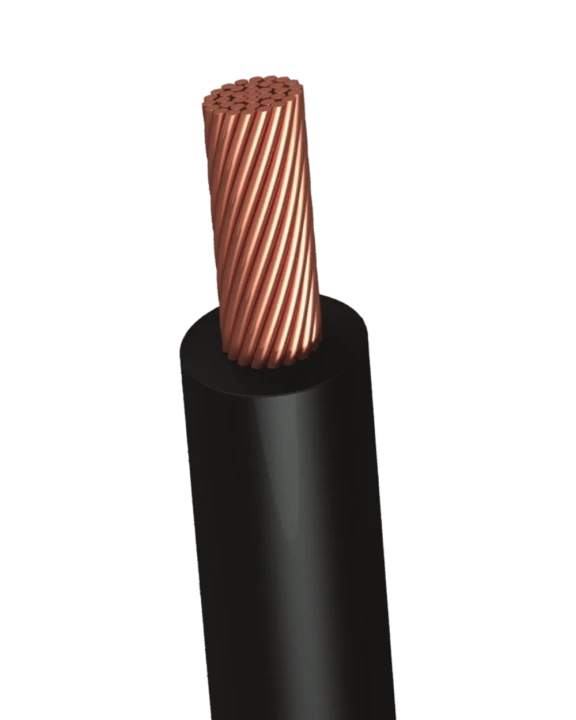

Гибкий силовой кабель с упрочняющими элементами

КГУТП — гибкий силовой кабель для тяжёлых условий с упрочняющими элементами в конструкции. Применяется на горнодобывающей технике, передвижных карьерных машинах, мощных передвижных подстанциях, где требуются большие сечения и стойкость к механическим нагрузкам. Расшифровка: К — кабель, Г — гибкий, У — с упрочняющими элементами, ТП — термоэластопласты.

Напряжение 660 В AC / 1000 В DC

Особенность Упрочняющие элементы

Жильность 1 — 5

Сечение 50 — 150 мм²

Запросить цену Таблица сечений

НОМЕНКЛАТУРА КГУТП

Типовые маркоразмеры из номенклатуры TCG. Возможно изготовление по специальному заказу.

Марка / сечение	Жил	Сечение, мм²	Напряжение	Применение
КГУТП 1×50	1	50	660 В	Однофазное мощное питание
КГУТП 1×70	1	70	660 В	Однофазное мощное питание
КГУТП 1×95	1	95	660 В	Однофазное мощное питание
КГУТП 1×120	1	120	660 В	Магистральное питание
КГУТП 1×150	1	150	660 В	Передвижные подстанции
КГУТП 3×50	3	50	660 В	Тяжёлая техника, экскаваторы
КГУТП 3×70	3	70	660 В	Тяжёлая техника, экскаваторы
КГУТП 3×95	3	95	660 В	Передвижные карьерные подстанции
КГУТП 3×120	3	120	660 В	Карьерные подстанции
КГУТП 3×150	3	150	660 В	Магистральное питание шахт
КГУТП 4×50	4	50	660 В	С нулевой жилой
КГУТП 4×70	4	70	660 В	С нулевой жилой
КГУТП 4×95	4	95	660 В	С нулевой жилой
КГУТП 5×50	5	50	660 В	С нулевой и заземлением
КГУТП 5×70	5	70	660 В	С нулевой и заземлением

Таблица содержит типовые маркоразмеры; диаметр и масса не приведены — зависят от конкретной партии. Точные параметры — в каталожном листе TCG или по запросу через отдел продаж. Возможно изготовление нестандартных сечений по заказу.

Описание кабеля КГУТП

КГУТП — самый «тяжеловесный» гибкий кабель в линейке КГтп. Предназначен для подключения мощной передвижной техники в горнодобывающей промышленности, на карьерах, стройплощадках и в металлургии. Большие сечения (50-150 мм²) и упрочняющие элементы в конструкции позволяют выдерживать значительные растягивающие нагрузки и предотвращают удлинение кабеля под собственным весом при свободной подвеске.

Главное отличие от КГТП — наличие упрочняющих элементов (текстильные или арамидные нити), скрученных вместе с жилами. Это критично для подвешенных кабелей и при подключении тяжёлого оборудования, которое создаёт высокие механические нагрузки на кабель в местах ввода.

Область применения

Шахтные и карьерные передвижные машины (экскаваторы, БелАЗы, буровые установки)

Передвижные карьерные подстанции и трансформаторы

Мощные передвижные сварочные посты и генераторы

Тяжёлая техника на стройплощадках (миксеры, бетононасосы)

Подключение мощного промышленного оборудования

Конструкция

Токопроводящие жилы

Медные многопроволочные большого сечения, 5-й класс гибкости.

Изоляция

Стирольные термоэластопласты повышенной механической прочности.

Упрочняющие элементы

Текстильные нити или арамидные волокна, обеспечивающие стойкость к растяжению и предотвращающие удлинение под собственным весом.

Скрутка с упрочняющими элементами

Изолированные жилы скручены вместе с упрочняющими элементами.

Оболочка

Стирольные термоэластопласты повышенной стойкости к истиранию, маслам, ударам.

Поперечное сечение КГУТП — большие медные жилы + упрочняющие текстильные нити в эластичной ТЭП-оболочке

Технические характеристики

Номинальное напряжение AC 660 В, до 400 Гц

Номинальное напряжение DC до 1000 В

Материал жилы Медь, 5 класс гибкости

Изоляция и оболочка ТЭП повышенной механической прочности

Упрочняющие элементы Текстильные / арамидные нити

Кол-во жил 1, 2, 3, 4, 5

Сечения 50 — 150 мм²

Стандарт ТУ TCG

Подробные ТХ (ток нагрузки, сопротивление, масса) — в каталожном листе TCG

Условия эксплуатации

Температура монтажа не ниже -40°C

Температура эксплуатации -40°C … +50°C

Влажность воздуха до 98% при +35°C

Класс гибкости 5-й по ГОСТ 22483

Мин. радиус изгиба 6 × Ø

Кол-во механических циклов не менее 30 000

Срок службы не менее 4 лет

Гарантия 6 месяцев с начала эксплуатации

Исполнение УХЛ
