Esnek
Hareketli bağlantılar için esnek çıplak bakır iletken
MG, GOST 22483'e göre 5. sınıf esnek çıplak bakır iletkendir. Sıkı bükümlü ince bakır tellerden oluşur; bu yapı yüksek esneklik sağlar. Hareketli bağlantılarda kullanılır: hareketli ekipmanların akım taşıyan köprü bağlantılarında, kaynak şöntlerinde, şalt tesisleri ve dağıtım panolarındaki esnek kontaklarda. Tip kodunun açılımı: M – bakır, G – esnek.
Gerçek teknik verilerle tipler ve kesitler.
| Kesit, mm² | Demet çapı, mm | Ağırlık, kg/km | DC iletken direnci, Ω/km |
|---|---|---|---|
| MG-1,5 | 1,8 | 13,8 | 12,1 |
| MG-2,5 | 2,3 | 23 | 7,41 |
| MG-4 | 2,9 | 37 | 4,61 |
| MG-6 | 3,5 | 56 | 3,08 |
| MG-10 | 4,5 | 93 | 1,83 |
| MG-16 | 5,7 | 148 | 1,15 |
| MG-25 | 7,1 | 232 | 0,727 |
| MG-35 | 8,4 | 324 | 0,524 |
| MG-50 | 10,0 | 463 | 0,387 |
| MG-70 | 12,0 | 648 | 0,268 |
| MG-95 | 14,0 | 880 | 0,193 |
| MG-120 | 15,7 | 1112 | 0,153 |
| MG-150 | 17,5 | 1390 | 0,124 |
| MG-185 | 19,5 | 1714 | 0,099 |
| MG-240 | 22,3 | 2225 | 0,075 |
| MG-300 | 24,9 | 2782 | 0,060 |
| MG-400 | 28,8 | 3710 | 0,047 |
MG, GOST 22483'e göre 5. sınıf esnek çıplak bakır iletkendir. Sıkı bükümlü çok sayıda ince bakır tel, yüksek esneklik ve tekrarlı bükülmeye karşı dayanım sağlar.
Yalıtımsız, esnek bir bakır bağlantının gerektiği yerlerde kullanılır: şalt tesisleri ve dağıtım panolarının sabit ve hareketli kısımları arasındaki esnek köprü bağlantıları, kaynak makinesi şöntleri, esnek akım taşıyan bağlantılar, hareketli makinelerin topraklanması. Küçük bükülme yarıçapı (3×Ø) ve yüksek esneklik, MG'yi zorlu montaj işleri için vazgeçilmez kılar.
Bakır teller
GOST 22483'e göre 5. sınıf esnek iletken için ince bakır teller. Çok sayıda ince tel (büyük kesitlerde yüzlerce tele kadar) yüksek esneklik sağlar.
Sıkı büküm
Tekrarlı bükülmede esnekliğin korunması için küçük büküm adımıyla yapılır. Yalıtımsızdır.

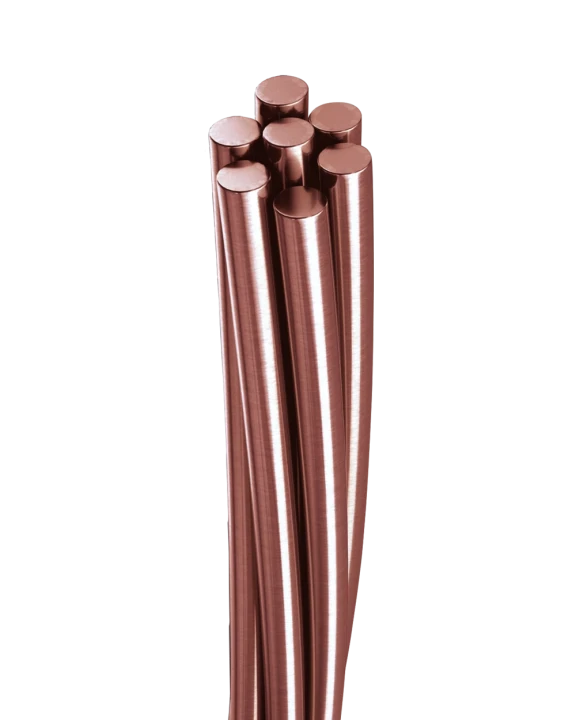

MG kesit görünümü: sıkı bükümlü ince bakır tel demeti
Ayrıntılı teknik veriler TCG teknik föyünde yer alır
Kesit ve miktarı belirtin — teklifinizi 1 iş günü içinde hazırlayacağız.
