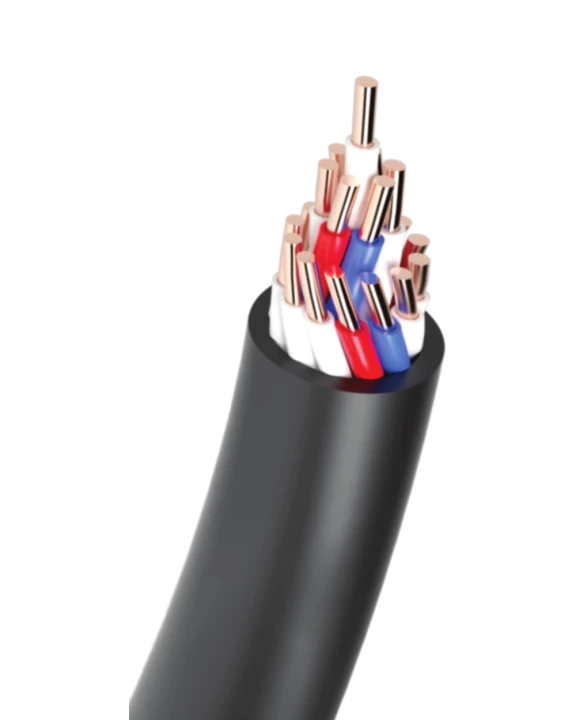

AKVVG

Alyuminiy tomirli va PVX-izolyatsiyali nazorat kabeli

AKVVG — KVVG markasining alyuminiy varianti. 660 V taqsimlash qurilmalari uchun PVX-izolyatsiyali bir simli alyuminiy tomirlar. Boshqaruv zanjirlarini magistral yotqizishda, Al hisobiga tejamkorlik o'zini oqlaydigan joylarda qo'llaniladi. Belgilanish ma'nosi: A — Al-tomirlar, qolgani KVVG markasidagi kabi.

Kuchlanish 660 V AC / 1000 V DC

Tomir Alyuminiy

Tomirlar soni 4 — 37

Kesim 2,5 — 10 mm²

Narx so'rash Kesimlar jadvali

AKVVG NOMENKLATURASI

TCG zavod ma'lumotlaridan olingan real texnik xarakteristikalarga ega marka-o'lchamlar.

Marka	Tomir soni	Kesim, mm²	IEC analogi	Tashqi Ø, mm	Massa, kg/km
AKVVG 5×2.5	5	2.5	—	16.1	316
AKVVG 7×2.5	7	2.5	—	18.5	403
AKVVG 10×2.5	10	2.5	—	20.4	527
AKVVG 14×2.5	14	2.5	—	22.4	676

Jadvalda 2,5 mm² kesimli 5, 7, 10 va 14 tomirli variantlar keltirilgan — texnologik jarayonlarni avtomatlashtirilgan boshqarish tizimlarida eng ko'p tarqalganlari. TCG katalogi bo'yicha to'liq qator: 4, 5, 7, 10, 14, 19, 27, 37 ta tomir, kesimlar 2,5; 4; 6; 10 mm². Aniq nomenklatura — so'rov bo'yicha.

AKVVG kabeli tavsifi

AKVVG — boshqaruv zanjirlarini magistral yotqizish uchun KVVG markasining alyuminiy varianti. Elektr simlari hajmi katta bo'lgan yirik energetika va sanoat obyektlarida, alyuminiydan foydalanish hisobiga tejamkorlik sezilarli bo'ladigan joylarda qo'llaniladi. Xarakteristikalari va qo'llanilishi bo'yicha KVVG markasi bilan bir xil, biroq Alning solishtirma qarshiligi yuqoriroq bo'lgani uchun minimal kesim 2,5 mm² bilan cheklangan.

E'tiborga oling: Cu-qisqichlarga ulashda elektrokimyoviy korroziyaning oldini olish uchun maxsus Al-Cu ulagichlar kerak bo'ladi. Kichik tokli va yuqori sezgirlikdagi zanjirlarda KVVG markasidan foydalangan ma'qul.

Qo'llanilish sohasi

Taqsimlash qurilmalaridagi magistral boshqaruv zanjirlari

Uzunligi katta bo'lgan signal tarmoqlari

Elektr simlari hajmi katta va byudjeti optimallashtiriladigan obyektlar

Uzoq masofaga cho'zilgan avtomatlashtirilgan boshqaruv tizimlariga ega sanoat korxonalari

Ommaviy guruh bo'lib yotqizish qo'llaniladigan energetika obyektlari

Konstruksiya

Tok o'tkazuvchi tomirlar

Alyuminiy bir simli, dumaloq. 4 dan 37 tagacha tomir.

Izolyatsiya

GOST 1508-78 bo'yicha rangli belgilanishga ega PVX-plastikat.

Eshish

Izolyatsiyalangan tomirlar o'zakka eshilgan.

Qobiq

PVX-plastikat, qora rangli.

AKVVG kabelining ko'ndalang kesimi — PVX-izolyatsiyali alyuminiy tomirlar

Texnik xarakteristikalar

Nominal kuchlanish AC 660 V, 100 Hz gacha

Nominal kuchlanish DC 1000 V gacha

Tomir materiali Alyuminiy

Tomir sinfi 1 (bir simli)

Izolyatsiya PVX-plastikat

Qobiq PVX-plastikat

Tomirlar soni 4, 5, 7, 10, 14, 19, 27, 37

Kesimlar 2,5; 4; 6; 10 mm²

Standart GOST 1508-78

Batafsil texnik xarakteristikalar (tomirlar qarshiligi, tok yuklamasi) — TCG katalog varaqasida

Ekspluatatsiya sharoitlari

Montaj harorati -15°C dan past emas

Ekspluatatsiya harorati -50°C … +50°C

Tomirning maks. t° (uzoq muddat) +70°C

Tomirning maks. t° (qisqa tutashuv) +160°C

Havo namligi +35°C da 98% gacha

Min. egilish radiusi 7,5 × Ø (bir tomirli), 10 × Ø (ko'p tomirli)

Xizmat muddati 30 yildan kam emas

Kafolat 5 yil

Iqlimiy ijro UXL
