FR + HF + bron
Galogensiz bronlangan olovbardosh kuch kabeli
PBPng(A)-FRHF — mis tomirli, slyuda tarkibli termobaryerga ega, izolyatsiyasi va qobig'i galogensiz polimer kompozitsiyalardan tayyorlangan bronlangan olovbardosh kuch kabeli. Uchta kritik himoya xususiyatini birlashtiradi: FR — olovbardoshlik (750°C da ≥ 90 daqiqa), ng(A) — guruh bo'lib yotqizishda yonishni tarqatmaydi, HF — galogensiz, shuningdek, yerga yotqizish va mexanik yuklamalar sharoitlari uchun ruxlangan po'lat tasmalardan qo'shimcha bron. Belgilanish ma'nosi: P — galogensiz polimer izolyatsiya, B — po'lat tasmalardan bron, P — galogensiz polimer qobiq, ng(A) + FRHF — olovbardosh, yonishni tarqatmaydi, galogensiz.
Bronlangan olovbardosh galogensiz kabelning marka-o'lchamlari. Kabelning geometriyasi VBShvng(A)-FRLS kabelinikiga o'xshash; farqi — izolyatsiya va qobiqning galogensiz tarkibi.
| Marka / kesim | Tomir soni | Kesim, mm² | Tashqi Ø, mm | Massa, kg/km |
|---|---|---|---|---|
| PBPng(A)-FRHF 3×2.5 | 3 | 2,5 | 17,5 | 280 |
| PBPng(A)-FRHF 3×4 | 3 | 4 | 18,5 | 345 |
| PBPng(A)-FRHF 3×6 | 3 | 6 | 19,8 | 415 |
| PBPng(A)-FRHF 3×10 | 3 | 10 | 21,5 | 545 |
| PBPng(A)-FRHF 3×16 | 3 | 16 | 23,5 | 740 |
| PBPng(A)-FRHF 3×25 | 3 | 25 | 27,0 | 1080 |
| PBPng(A)-FRHF 3×35 | 3 | 35 | 29,5 | 1395 |
| PBPng(A)-FRHF 3×50 | 3 | 50 | 31,5 | 1880 |
| PBPng(A)-FRHF 3×70 | 3 | 70 | 34,5 | 2490 |
| PBPng(A)-FRHF 3×95 | 3 | 95 | 39,5 | 3575 |
| PBPng(A)-FRHF 3×120 | 3 | 120 | 43,0 | 4330 |
| PBPng(A)-FRHF 3×150 | 3 | 150 | 47,0 | 5295 |
| PBPng(A)-FRHF 3×185 | 3 | 185 | 51,0 | 6455 |
| PBPng(A)-FRHF 3×240 | 3 | 240 | 56,5 | 8165 |
| PBPng(A)-FRHF 4×4 | 4 | 4 | 19,5 | 400 |
| PBPng(A)-FRHF 4×6 | 4 | 6 | 21,0 | 495 |
| PBPng(A)-FRHF 4×10 | 4 | 10 | 23,0 | 675 |
| PBPng(A)-FRHF 4×16 | 4 | 16 | 25,5 | 940 |
| PBPng(A)-FRHF 4×25 | 4 | 25 | 29,5 | 1365 |
| PBPng(A)-FRHF 4×35 | 4 | 35 | 32,0 | 1780 |
| PBPng(A)-FRHF 4×50 | 4 | 50 | 34,5 | 2415 |
PBPng(A)-FRHF — TCG olovbardosh galogensiz bronlangan kabellari qatorining cho'qqisi. Barcha kritik ahamiyatli himoya xususiyatlarini bitta konstruksiyada birlashtiradi:
Eng mas'uliyatli loyihalarda qo'llaniladi: metro va tunnellarning yong'inga qarshi himoya tizimlari, AES kritik ahamiyatli tizimlarining magistrallari, neft va gaz obyektlari, dengiz kemalari. Ayniqsa mexanik himoya (yerga yotqizish yoki tebranish va zarba bo'ladigan joylarda) ham, yong'inga qarshi xususiyatlarning to'liq to'plami ham talab qilinadigan obyektlarda o'rinli.
Tok o'tkazuvchi tomirlar
Mis ko'p simli, 1-5 ta tomir.
Termik baryer
Har bir tomir ustidagi slyuda tarkibli tasma. Kabelning ish qobiliyatini 750°C da ≥ 90 daqiqa davomida saqlaydi (GOST R 53316).
Izolyatsiya
Galogen saqlamaydigan, yong'in xavfi pasaytirilgan polimer kompozitsiya.
Eshish va bron ostidagi yostiq
Izolyatsiyalangan tomirlar eshilgan, ustidan — galogensiz kompozitsiyadan yostiq.
Bron
Tasma kengligining 50% dan ortiq bo'lmagan oraliq bilan spiral bo'ylab o'ralgan ikkita ruxlangan po'lat tasma.
Tashqi qobiq
Galogensiz polimer kompozitsiya (HF). Yonishda korrozion faol gazlar va o'tkir tutun ajratmaydi.

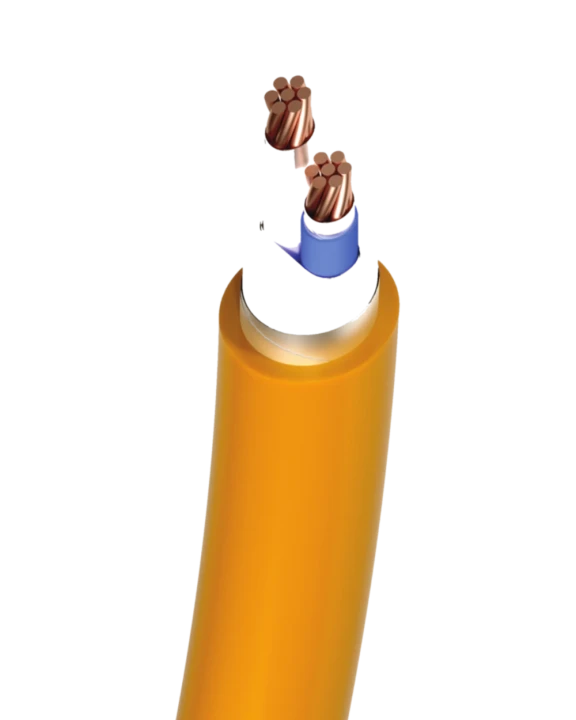

PBPng(A)-FRHF kabelining ko'ndalang kesimi — slyuda termobaryeri + galogensiz izolyatsiya + po'lat bron + to'q sariq galogensiz qobiq
Batafsil texnik xarakteristikalar — TCG katalog varaqasida
