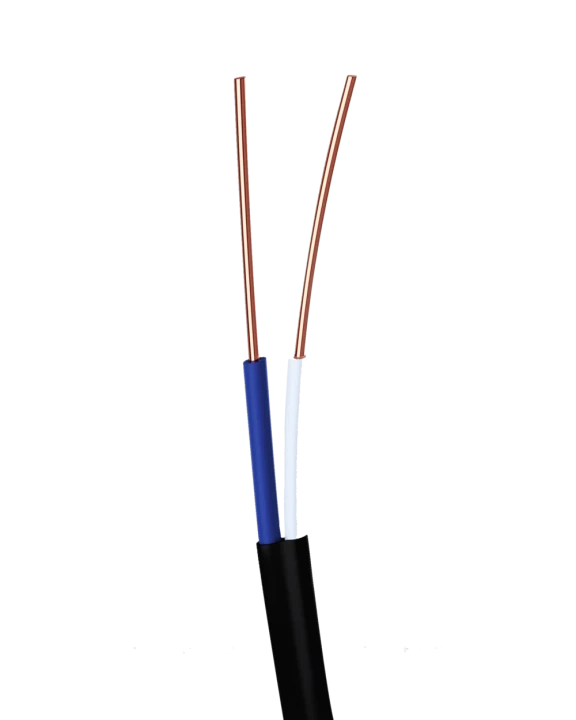

PUGNK

Dumaloq egiluvchan mis maishiy sim

PUGNK — dumaloq egiluvchan maishiy sim. PUGNP markasining analogi, lekin umumiy qobig'i dumaloq kesimli. Uzaytirgichlar, ko'chma shnurlar uchun, shuningdek dumaloq sim qulayroq bo'lgan joylarda (vtulkalar va gofralangan quvurlar orqali, shift ostida) maishiy asboblarni ulash uchun qo'llaniladi. Belgilanish ma'nosi: P — sim, U — o'rnatish simi, G — egiluvchan, N — qo'zg'almas, K — dumaloq.

Kuchlanish 250 V gacha

Tomir Mis, 5-sinf egiluvchanlik

Tomirlar soni 2, 3

Kesim 0,35 — 4 mm²

Narx so'rash Kesimlar jadvali

PUGNK NOMENKLATURASI

Texnik xarakteristikalarga ega marka-o'lchamlar.

Marka	Tomir soni	Kesim, mm²	Tashqi ⌀, mm	Massa, kg/km
PUGNK 2×0.5	2	0,5	4,2	23
PUGNK 2×0.75	2	0,75	4,6	32
PUGNK 2×1	2	1	5,0	42
PUGNK 2×1.5	2	1,5	5,5	58
PUGNK 2×2.5	2	2,5	6,8	85
PUGNK 2×4	2	4	8,0	125
PUGNK 3×0.75	3	0,75	5,0	45
PUGNK 3×1	3	1	5,4	60
PUGNK 3×1.5	3	1,5	6,0	82
PUGNK 3×2.5	3	2,5	7,3	120
PUGNK 3×4	3	4	8,5	175

Ma'lumotlar GOST 6323-79 va TSh TCG bo'yicha odatiy kesimlar uchun keltirilgan. So'rov bo'yicha oraliq kesimlarni va turli qobiq ranglarini ishlab chiqarish mumkin.

PUGNK simi tavsifi

PUGNK — dumaloq egiluvchan maishiy sim, PUGNP markasining dumaloq kesimli analogi. Yassi shakl qulay bo'lmagan hollarda — gofralangan quvurlar, vtulkalar, kichik teshiklar orqali yotqizish uchun hamda yoritgichlarning osma elektr simlari uchun qo'llaniladi.

5-sinf ko'p simli mis tomirlar yuqori egiluvchanlik va ko'p marta egilishga chidamlilik beradi — bu uzaytirgichlar va ko'chma shnurlar uchun kritik ahamiyatga ega. Dumaloq kesim tomirlar soni va kesimi bir xil bo'lganda yassi kesimga qaraganda ixchamroq bo'ladi va g'altakka zichroq o'rash imkonini beradi.

Qo'llanilish sohasi

Maishiy maqsaddagi uzaytirgichlar va ko'chma kabellar

Maishiy texnikani egiluvchan sim bilan ulash

Gofralangan quvurlar, vtulkalar, teshiklar orqali yotqizish

Yoritgichlar uchun osma elektr simlari

Qayta yotqizish imkoniyatiga ega egiluvchan elektr simlari

Konstruksiya

Mis tomirlar

Ko'p simli, 5-sinf egiluvchanlik.

Izolyatsiya

Rangli belgilanishga ega PVX-plastikat.

Eshish

Izolyatsiyalangan tomirlar dumaloq o'zakka eshilgan.

Qobiq

Dumaloq kesimli umumiy PVX-qobiq.

PUGNK simining ko'ndalang kesimi — dumaloq PVX-qobiqdagi ko'p simli mis tomirlar

Texnik xarakteristikalar

Nominal kuchlanish 250 V gacha

Tomir materiali Mis, 5-sinf egiluvchanlik

Izolyatsiya va qobiq PVX-plastikat

Tomirlar soni 2 yoki 3

Kesimlar 0,35; 0,5; 0,75; 1; 1,5; 2,5; 4 mm²

Standart TSh TCG

Batafsil texnik xarakteristikalar — TCG katalog varaqasida

Ekspluatatsiya sharoitlari

Montaj harorati -15°C dan past emas

Ekspluatatsiya harorati -40°C … +40°C

Havo namligi +35°C da 98% gacha

Xizmat muddati 15 yildan kam emas

Kafolat 3 yil

Iqlimiy ijro UXL
