SIP-3

6-20 kV havo liniyalari uchun bir tomirli o'zini o'zi ko'taruvchi himoyalangan sim

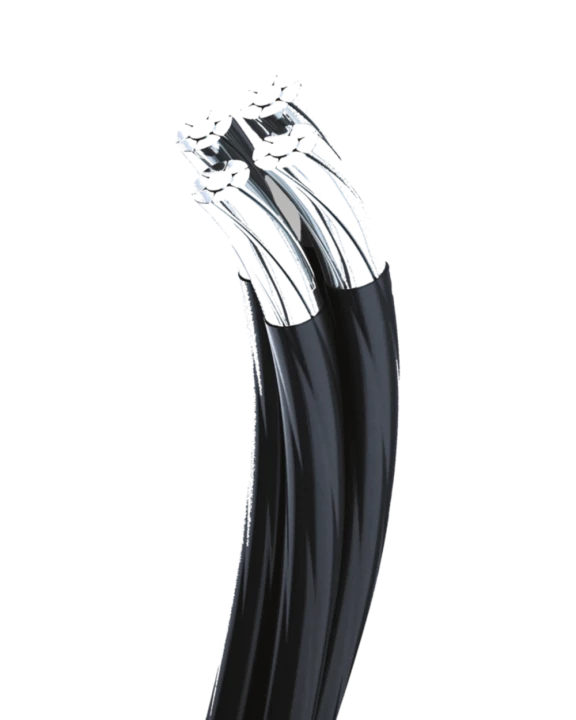

SIP-3 — 6, 10, 15, 20 kV o'rta kuchlanishli havo liniyalari uchun o'zini o'zi ko'taruvchi himoyalangan bir tomirli sim. Alyuminiy qotishmasidan tayyorlangan tok o'tkazuvchi tomir yorug'likka barqarorlashtirilgan tikilgan polietilendan tayyorlangan himoya izolyatsiyasida joylashgan. O'rmon massivlarida, o'simliklar bilan tegish ehtimoli yuqori bo'lganda va ifloslangan atmosfera sharoitlarida qo'llaniladi. Belgilanish ma'nosi: SIP — o'zini o'zi ko'taruvchi izolyatsiyalangan sim, 3 — himoyalangan, bir tomirli.

Kuchlanish 6 — 20 kV

Tomir Alyuminiy qotishma

Tomirlar soni 1 (himoyalangan)

Kesim 35 — 240 mm²

Narx so'rash Kesimlar jadvali

SIP-3 NOMENKLATURASI

GOST 31946-2012 bo'yicha 6-20 kV havo liniyalari uchun ishlab chiqariladigan himoyalangan sim kesimlarining to'liq ro'yxati.

Marka / kesim	Tomir soni	Kesim, mm²	IEC analogi	Tashqi Ø, mm	Massa, kg/km
SIP-3 1×35	1	35	SAX	12.2	115
SIP-3 1×50	1	50	SAX	13.7	162
SIP-3 1×70	1	70	SAX	15.4	222
SIP-3 1×95	1	95	SAX	17	295
SIP-3 1×120	1	120	SAX	18.6	365
SIP-3 1×150	1	150	SAX	20.2	450
SIP-3 1×185	1	185	SAX	22.5	560
SIP-3 1×240	1	240	SAX	24.8	720

Tashqi diametr va massa GOST 31946-2012 bo'yicha odatiy qiymatlar asosida keltirilgan. TCGning aniq zavod parametrlari — mahsulot katalog varaqasida.

SIP-3 simi tavsifi

SIP-3 — 6, 10, 15, 20 kV (ba'zan 35 kV gacha) o'rta kuchlanishli havo elektr uzatish liniyalari uchun o'zini o'zi ko'taruvchi himoyalangan sim. Bir tomirli konstruksiya: alyuminiy qotishmasidan tayyorlangan tok o'tkazuvchi tomir yorug'likka barqarorlashtirilgan tikilgan polietilendan tayyorlangan himoya izolyatsiyasida.

Klassik izolyatsiyalanmagan A va AS simlaridan asosiy farqi — daraxt shoxlari bilan qisqa muddatli tegishga qisqa tutashuvsiz bardosh beradigan himoya izolyatsiyasi. Bu o'rmon massivlarida va bo'ronli shamollarda avariya uzilishlari sonini keskin kamaytiradi. Ifloslangan atmosfera sharoitlarida (sanoat changi, dengiz bo'yi sho'rligi, kimyoviy chiqindilar — GOST 15150 bo'yicha II va III turlar) izolyatsiya tomirni korroziyadan himoya qiladi va izolyatorlar orqali sizish yo'qotishlarini kamaytiradi.

SIP-3 markasi SIPst-3 markasidan tok o'tkazuvchi tomir konstruksiyasi bilan farq qiladi: SIP-3 markasida — oddiy Al-qotishma, SIPst-3 markasida — uzun oraliqlar uchun Al-simlar po'lat sim bilan mustahkamlangan.

Qo'llanilish sohasi

6, 10, 15, 20 kV magistral havo liniyalari

O'rta kuchlanishli havo liniyalaridan liniya tarmoqlanishlari

O'rmon massivlari va o'simliklar bo'lgan hududlardagi havo liniyalari

Ifloslangan atmosfera sharoitlaridagi havo liniyalari (GOST 15150 bo'yicha II va III turlar)

Amaldagi havo liniyalaridagi izolyatsiyalanmagan A va AS simlari o'rniga

Konstruksiya

Tok o'tkazuvchi tomir

Ko'p simli, zichlangan, 6201 alyuminiy qotishmasidan tayyorlangan.

Himoya izolyatsiyasi

Yorug'likka barqarorlashtirilgan tikilgan polietilen (XLPE). Qora rangli, ultrabinafsha nurlanishga va o'simliklar bilan tegishga chidamli.

SIP-3 simining ko'ndalang kesimi — XLPEdan himoya izolyatsiyasiga ega bir tomirli sim

Texnik xarakteristikalar

Nominal kuchlanish 6 / 10 / 15 / 20 kV

Tomir materiali 6201 alyuminiy qotishmasi

Tomir sinfi Ko'p simli, zichlangan

Himoya izolyatsiyasi Yorug'likka barqarorlashtirilgan tikilgan polietilen (XLPE)

Tomirlar soni 1

Kesimlar 35 — 240 mm²

IEC analogi SAX

Standart GOST 31946-2012

Batafsil texnik xarakteristikalar — TCG katalog varaqasida

Ekspluatatsiya sharoitlari

Montaj harorati -20°C dan past emas

Ekspluatatsiya harorati -60°C … +50°C

Tomirning maks. t° (uzoq muddat) +90°C

Tomirning maks. t° (qisqa tutashuv) +250°C

Min. egilish radiusi 10 × Ø

Qo'llanilish atmosferasi II, III turlari (GOST 15150)

Xizmat muddati 40 yildan kam emas

Kafolat 5 yil

Iqlimiy ijro UXL
