Izolyatsiyalanmagan nol tomirli, yonishni tarqatmaydigan o'zini o'zi ko'taruvchi sim

SIPn-1 — SIP-1 markasining yonishni tarqatmaydigan izolyatsiyali varianti. Konstruksiyasi klassik SIP-1 markasinikiga o'xshash (3 ta izolyatsiyalangan faza + alyuminiy qotishmasidan yalang'och nol ko'taruvchi tomir), faza tomirlarining izolyatsiyasi esa yonishni tarqatmaydigan, yorug'likka barqarorlashtirilgan tikilgan polietilendan tayyorlangan. Simga yong'in xavfsizligi bo'yicha yuqori talablar qo'yiladigan 0,4 kV havo liniyalari uchun qo'llaniladi: binolarga kirish joylari, fasadlar bo'ylab yotqizish, zich qurilgan hududlar. Belgilanish ma'nosi: SIP — o'zini o'zi ko'taruvchi izolyatsiyalangan sim, n — yonishni tarqatmaydi, 1 — izolyatsiyalanmagan nol tomirli.

Kuchlanish 0,6/1 kV

Tomir Al-qotishma

Tomirlar soni 3+1 (yalang'och nol tomir)

Xususiyat Yonishni tarqatmaydi

Narx so'rash Kesimlar jadvali

SIPn-1 NOMENKLATURASI

SIP-1 markasining yonishni tarqatmaydigan izolyatsiyali varianti. Geometriyasi va kesimlari SIP-1 bilan bir xil.

Marka / kesim	Tomir soni	Nol tomir kesimi, mm²	Tashqi Ø, mm	Massa, kg/km
SIPn-1 3×16+1×25	3+1	25	19	220
SIPn-1 3×25+1×35	3+1	35	21.5	310
SIPn-1 3×35+1×50	3+1	50	24	420
SIPn-1 3×50+1×54.6	3+1	54,6	26.5	540
SIPn-1 3×70+1×70	3+1	70	28.5	720
SIPn-1 3×95+1×70	3+1	70	30.5	860
SIPn-1 3×120+1×95	3+1	95	34	1080
SIPn-1 3×150+1×95	3+1	95	36.5	1250

Tashqi diametr va massa GOST 31946-2012 bo'yicha odatiy qiymatlar asosida keltirilgan. TCGning aniq zavod parametrlari — mahsulot katalog varaqasida.

SIPn-1 simi tavsifi

SIPn-1 — SIP-1 markasining yonishni tarqatmaydigan izolyatsiyali modifikatsiyasi. GOST 31946-2012 (1-o'zgartirish) bo'yicha markalashdagi «n» indeksi izolyatsiyaning yorug'likka barqarorlashtirilgan tikilgan polietileni yonishni tarqatmaydigan kompozitsiyadan tayyorlanganini bildiradi. Tok o'tkazuvchi tomirlar, kesimlar va mexanik xarakteristikalar SIP-1 bilan bir xil: tomirlarning ruxsat etilgan harorati normal rejimda +90°C, qisqa tutashuvda +250°C.

SIP-1 dan asosiy farqi — yong'in paytidagi xatti-harakati: izolyatsiya alanganing sim bo'ylab tarqalishini qo'llab-quvvatlamaydi. Bu bino fasadlari bo'ylab yotqizishda, kirish joylarida va simlar zich joylashgan uchastkalarda muhim.

Sim SIP-1 bilan bir xil liniyalar — izolyatsiyalanmagan nol ko'taruvchi tomirli 0,4 kV havo liniyalari — uchun mo'ljallangan, lekin yong'in xavfsizligiga yuqori talablar qo'yilgan hollarda.

Qo'llanilish sohasi

Yong'in xavfsizligiga yuqori talablar qo'yiladigan 0,4 kV havo liniyalari

Binolarga kirish joylari va fasadlar bo'ylab yotqizish

Zich shahar qurilishi, simlar ko'p to'plangan joylar

Odamlar ko'p to'planadigan obyektlar

Yonishni tarqatmaslik talab qilinadigan joylarda SIP-1 o'rniga

Konstruksiya

Faza tok o'tkazuvchi tomirlari (3 ta)

Ko'p simli, alyuminiy qotishmasidan tayyorlangan.

Izolyatsiyalanmagan nol ko'taruvchi tomir

Alyuminiy qotishmasidan tayyorlangan. Mexanik yuklamani ko'taradi.

Faza tomirlarining izolyatsiyasi

Yorug'likka barqarorlashtirilgan tikilgan polietilen (XLPE), yonishni tarqatmaydi.

Eshish

Faza tomirlari yalang'och nol ko'taruvchi tomir atrofida eshilgan.

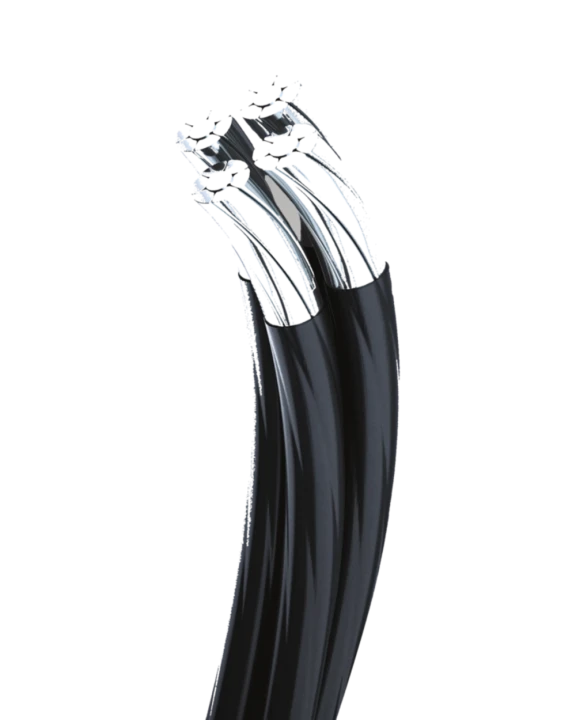

SIPn-1 simining ko'ndalang kesimi — yonishni tarqatmaydigan izolyatsiyadagi Al-tomirlar, yalang'och nol ko'taruvchi tomir

Texnik xarakteristikalar

Nominal kuchlanish 0,6/1 kV

Tomirlar materiali Alyuminiy qotishma

Nol ko'taruvchi tomir Izolyatsiyalanmagan, alyuminiy qotishmasidan

Tomirning uzoq muddatli maks. t° +90°C

Fazalar izolyatsiyasi Yorug'likka barqarorlashtirilgan tikilgan PE, yonishni tarqatmaydi

Tomirlar soni 3 ta izolyatsiyalangan faza + 1 ta yalang'och nol tomir

Kesimlar 16 — 150 mm²

Standart GOST 31946-2012

Batafsil texnik xarakteristikalar — TCG katalog varaqasida

Ekspluatatsiya sharoitlari

Montaj harorati -20°C dan past emas

Ekspluatatsiya harorati -60°C … +50°C

Tomirning maks. t° (uzoq muddat) +90°C

Tomirning maks. t° (qisqa tutashuv) +250°C

Min. egilish radiusi 10 × Ø

Xizmat muddati 40 yildan kam emas

Kafolat 5 yil

Iqlimiy ijro UXL
