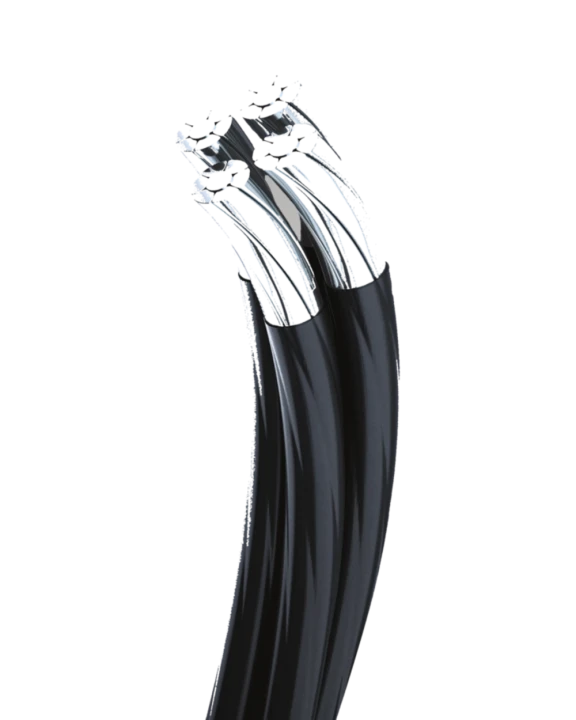

SIPST-2

Po'lat sim bilan mustahkamlangan izolyatsiyalangan nol ko'taruvchi tomirli o'zini o'zi ko'taruvchi izolyatsiyalangan sim

Alyuminiy qotishmasidan tayyorlangan uchta izolyatsiyalangan tok o'tkazuvchi tomirga va po'lat sim bilan mustahkamlangan alyuminiy simlardan izolyatsiyalangan nol ko'taruvchi tomirga («st» indeksi) ega o'zini o'zi ko'taruvchi izolyatsiyalangan sim. Izolyatsiya — yorug'likka barqarorlashtirilgan tikilgan polietilen. 0,6/1 kV kuchlanishli magistral havo liniyalari va liniya tarmoqlanishlari uchun qo'llaniladi.

Kuchlanish 0,6/1 kV

Tomir Fazalar — Al qotishma; nol tomir — Al + po'lat

Tomirlar soni 3+1 (fazalar + izolyatsiyalangan nol tomir)

Kesim 16–120 mm²

Narx so'rash Kesimlar jadvali

SIPst-2 NOMENKLATURASI

TCG rasmiy nomenklaturasidagi ishlab chiqariladigan kesimlarning to'liq ro'yxati.

Marka / kesim	Tomir soni	Nol tomir kesimi, mm²	IEC analogi	Tashqi Ø, mm	Massa, kg/km
SIPst-2 3×16+1×25	3+1	25	AXKA	19	220
SIPst-2 3×25+1×35	3+1	35	AXKA	21.5	310
SIPst-2 3×35+1×50	3+1	50	AXKA	24	420
SIPst-2 3×50+1×54.6	3+1	54.6	AXKA	26.5	540
SIPst-2 3×70+1×70	3+1	70	AXKA	28.5	720
SIPst-2 3×95+1×70	3+1	70	AXKA	30.5	860
SIPst-2 3×120+1×95	3+1	95	AXKA	34	1080

Tashqi diametr va massa GOST 31946-2012 bo'yicha odatiy qiymatlar asosida keltirilgan. TCGning aniq zavod parametrlari — mahsulot katalog varaqasida.

SIPst-2 simi tavsifi

SIPst-2 — 0,6/1 kV kuchlanishli havo elektr uzatish liniyalari uchun o'zini o'zi ko'taruvchi izolyatsiyalangan sim. Konstruksiyasi: alyuminiy qotishmasidan tayyorlangan uchta faza tok o'tkazuvchi tomiri po'lat sim bilan mustahkamlangan alyuminiy simlardan tayyorlangan izolyatsiyalangan nol ko'taruvchi tomir atrofida eshilgan. Barcha tomirlar ultrabinafsha nurlanishga va atmosfera ta'sirlariga chidamli yorug'likka barqarorlashtirilgan tikilgan polietilen bilan izolyatsiyalangan.

0,4 kV magistral liniyalar, liniya tarmoqlanishlari uchun hamda og'ir muz va shamol yuklamalari bo'lgan hududlarda qo'llaniladi.

Qo'llanilish sohasi

0,4 kV magistral havo elektr uzatish liniyalari

Og'ir muz va shamol yuklamalari bo'lgan hududlardagi liniyalar

Havo liniyalaridan liniya tarmoqlanishlari

Ishonchlilikni oshirish uchun havo liniyalaridagi izolyatsiyalanmagan simlar o'rniga

Turar joy, jamoat va sanoat obyektlarini elektr bilan ta'minlash

Konstruksiya

Faza tok o'tkazuvchi tomirlari (3 ta)

Ko'p simli, zichlangan, alyuminiy qotishmasidan tayyorlangan.

Izolyatsiyalangan nol ko'taruvchi tomir

Ko'p simli, alyuminiy simlardan, po'lat sim bilan mustahkamlangan. Butun simning mexanik yuklamasini ko'taradi.

Izolyatsiya

Yorug'likka barqarorlashtirilgan tikilgan polietilen, qora rangli. Ultrabinafsha nurlanishga va atmosfera ta'sirlariga chidamli.

Eshish

Uchta faza tomiri izolyatsiyalangan nol ko'taruvchi tomir atrofida eshilgan.

SIPst-2 simining ko'ndalang kesimi (alyuminiy qotishmasidan tayyorlangan 3 ta faza tomiri + po'lat sim bilan mustahkamlangan izolyatsiyalangan nol ko'taruvchi tomir)

Texnik xarakteristikalar

Nominal kuchlanish 0,6/1 kV

Tomirlar materiali Faza tomirlari — alyuminiy qotishma; nol ko'taruvchi tomir — po'lat sim bilan mustahkamlangan Al-simlar

Tomir sinfi Ko'p simli, zichlangan

Izolyatsiya Yorug'likka barqarorlashtirilgan tikilgan polietilen

Tomirlar soni 3 ta faza tomiri + 1 ta izolyatsiyalangan nol ko'taruvchi tomir

Faza tomirlarining kesimlari 16 — 120 mm²

IEC analogi AXKA

Standart GOST 31946-2012

Batafsil texnik xarakteristikalar (yo'l qo'yiladigan tok, qarshilik, massa) — texnik xarakteristikalar fayli yuklangandan keyin

Ekspluatatsiya sharoitlari

Montaj harorati -20°C dan past emas

Ekspluatatsiya harorati -60°C … +50°C

Tomirning maks. t° (uzoq muddat) +90°C

Tomirning maks. t° (qisqa tutashuv) +250°C

Min. egilish radiusi 10 × Ø

Xizmat muddati 40 yildan kam emas

Kafolat 5 yil

Iqlimiy ijro UXL
