Quyosh elektr stansiyalari uchun fotovoltaik kabel (EN 50618)
H1Z2Z2-K — fotoelektr qurilmalarida quyosh panellarini ulash uchun maxsuslashtirilgan fotovoltaik (quyosh) kabeli. «Fotoelektr tizimlari uchun elektr kabellari» Yevropa EN 50618 standartiga javob beradi. Quyosh elektr stansiyalarida PV-modullarni bir-biriga va invertorlarga ulash uchun qo'llaniladi. Belgilanish ma'nosi: H — uyg'unlashtirilgan (EN), 1 — 1,5 kV DC uchun, Z — galogensiz izolyatsiya, 2 — qo'sh, Z2 — galogensiz qobiq, K — egiluvchan (5-sinf).
EN 50618 bo'yicha real texnik xarakteristikalarga ega marka-o'lchamlar.
| Marka / kesim | Kesim, mm² | Tomir ⌀, mm | Izol. qalinligi, mm | Qobiq qalinligi, mm | Tashqi ⌀, mm | Massa, kg/km | Tok (60°C, havo), A |
|---|---|---|---|---|---|---|---|
| H1Z2Z2-K 1.5 | 1,5 | 1,6 | 0,7 | 0,8 | 5,0 | 32 | 30 |
| H1Z2Z2-K 2.5 | 2,5 | 2,0 | 0,7 | 0,8 | 5,4 | 45 | 41 |
| H1Z2Z2-K 4 | 4 | 2,6 | 0,7 | 0,8 | 6,0 | 65 | 55 |
| H1Z2Z2-K 6 | 6 | 3,2 | 0,7 | 0,8 | 6,6 | 90 | 70 |
| H1Z2Z2-K 10 | 10 | 4,2 | 0,7 | 0,8 | 7,6 | 140 | 98 |
| H1Z2Z2-K 16 | 16 | 5,4 | 0,7 | 0,8 | 8,8 | 215 | 132 |
| H1Z2Z2-K 25 | 25 | 6,8 | 0,9 | 0,9 | 10,5 | 320 | 176 |
| H1Z2Z2-K 35 | 35 | 8,0 | 0,9 | 0,9 | 11,7 | 425 | 218 |
| H1Z2Z2-K 50 | 50 | 9,5 | 1,0 | 1,0 | 13,5 | 580 | 276 |
| H1Z2Z2-K 70 | 70 | 11,5 | 1,1 | 1,1 | 15,5 | 770 | 347 |
| H1Z2Z2-K 95 | 95 | 13,5 | 1,1 | 1,2 | 17,5 | 1010 | 416 |
| H1Z2Z2-K 120 | 120 | 15,0 | 1,2 | 1,2 | 19,0 | 1230 | 488 |
H1Z2Z2-K — fotoelektr tizimlarida quyosh PV-modullarini ulash uchun maxsus ishlab chiqilgan zamonaviy fotovoltaik kabel. «Fotoelektr tizimlari uchun elektr kabellari» Yevropa EN 50618 standartiga javob beradi; bu standart bunday kabellarga o'ziga xos talablar qo'yadi: ochiq quyosh ostida uzoq xizmat muddati (kamida 25 yil), yuqori ishchi haroratlarga chidamlilik (yozda tomda +90°C), katta DC qisqa tutashuv toklari sharoitida yong'in paytidagi xavfsizlik.
Asosiy xususiyatlar:
O'zbekistonda har qanday miqyosdagi quyosh elektr stansiyalarini qurish uchun qo'llaniladi — 5-30 kVt quvvatli xususiy qurilmalardan 100+ MVt sanoat maydonlarigacha. Dala sharoitida montaj qilish qulayligi uchun qora (standart), qizil (musbat qutb uchun) va ko'k (manfiy qutb uchun) ranglarda yetkazib beriladi.
Tok o'tkazuvchi tomir
Mis ko'p simli qalaylangan, EN 60228 bo'yicha 5-sinf egiluvchanlik. Qalaylash MC4-ulagichlar bilan kontaktda oksidlanishdan himoya qiladi va ulanishlarning ishonchliligini butun ekspluatatsiya muddati davomida ta'minlaydi.
Izolyatsiya
Yonuvchanligi pasaytirilgan, galogen saqlamaydigan tikilgan polimer kompozitsiya. Ultrabinafsha nurlanishga, ozonga, namlikka va +120°C gacha qisqa muddatli qizishga chidamlilik.
Tashqi qobiq
Galogensiz kompozitsiya, UV-bardosh. Ranglar: qora (standart), qizil (+ uchun), ko'k (− uchun). Yonganda korrozion faol gazlar va o'tkir tutun ajratmaydi.

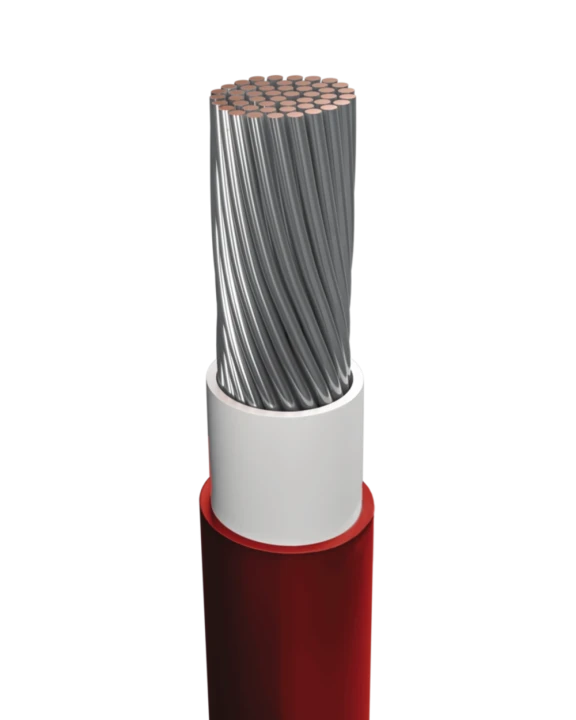

H1Z2Z2-K kabelining ko'ndalang kesimi — UV-bardosh galogensiz izolyatsiyaning ikki qatlamidagi qalaylangan mis tomir
Batafsil texnik xarakteristikalar — TCG katalog varaqasida
