Фотовольтаический кабель для солнечных электростанций (EN 50618)
H1Z2Z2-K — специализированный фотовольтаический (солнечный) кабель для подключения солнечных панелей в фотоэлектрических установках. Соответствует европейскому стандарту EN 50618 «Электрические кабели для фотоэлектрических систем». Применяется на солнечных электростанциях для соединения PV-модулей между собой и с инверторами. Расшифровка: H — гармонизированный (EN), 1 — на 1,5 кВ DC, Z — безгалогенная изоляция, 2 — двойная, Z2 — безгалогенная оболочка, K — гибкий (5 кл.).
Маркоразмеры по EN 50618 с реальными техническими характеристиками.
| Марка / сечение | Сечение, мм² | ⌀ жилы, мм | Толщ. изол., мм | Толщ. обол., мм | Наружный ⌀, мм | Масса, кг/км | Ток (60°C, воздух), A |
|---|---|---|---|---|---|---|---|
| H1Z2Z2-K 1.5 | 1,5 | 1,6 | 0,7 | 0,8 | 5,0 | 32 | 30 |
| H1Z2Z2-K 2.5 | 2,5 | 2,0 | 0,7 | 0,8 | 5,4 | 45 | 41 |
| H1Z2Z2-K 4 | 4 | 2,6 | 0,7 | 0,8 | 6,0 | 65 | 55 |
| H1Z2Z2-K 6 | 6 | 3,2 | 0,7 | 0,8 | 6,6 | 90 | 70 |
| H1Z2Z2-K 10 | 10 | 4,2 | 0,7 | 0,8 | 7,6 | 140 | 98 |
| H1Z2Z2-K 16 | 16 | 5,4 | 0,7 | 0,8 | 8,8 | 215 | 132 |
| H1Z2Z2-K 25 | 25 | 6,8 | 0,9 | 0,9 | 10,5 | 320 | 176 |
| H1Z2Z2-K 35 | 35 | 8,0 | 0,9 | 0,9 | 11,7 | 425 | 218 |
| H1Z2Z2-K 50 | 50 | 9,5 | 1,0 | 1,0 | 13,5 | 580 | 276 |
| H1Z2Z2-K 70 | 70 | 11,5 | 1,1 | 1,1 | 15,5 | 770 | 347 |
| H1Z2Z2-K 95 | 95 | 13,5 | 1,1 | 1,2 | 17,5 | 1010 | 416 |
| H1Z2Z2-K 120 | 120 | 15,0 | 1,2 | 1,2 | 19,0 | 1230 | 488 |
H1Z2Z2-K — современный фотовольтаический кабель, специально разработанный для подключения солнечных PV-модулей в фотоэлектрических системах. Соответствует европейскому стандарту EN 50618 «Электрические кабели для фотоэлектрических систем», который определяет уникальные требования к таким кабелям: длительный срок службы под открытым солнцем (минимум 25 лет), стойкость к высоким рабочим температурам (+90°C на крыше летом), безопасность при пожаре в условиях больших токов короткого замыкания DC.
Ключевые особенности:
Применяется в Узбекистане для строительства солнечных электростанций любого масштаба — от частных установок 5-30 кВт до промышленных полей 100+ МВт. Поставляется в чёрном (стандарт), красном (для положительной полярности) и синем (для отрицательной полярности) цветах для удобства полевого монтажа.
Токопроводящая жила
Медная многопроволочная луженая, 5-й класс гибкости по EN 60228. Лужение защищает от окисления при контакте с MC4-разъёмами и обеспечивает надёжность соединений на весь срок эксплуатации.
Изоляция
Сшитая полимерная композиция пониженной горючести, не содержащая галогенов. Стойкость к УФ-излучению, озону, влаге и кратковременному нагреву до +120°C.
Внешняя оболочка
Безгалогенная композиция, UV-стойкая. Цвета: чёрный (стандарт), красный (для +), синий (для −). При горении не выделяет коррозионно-активных газов и едкого дыма.

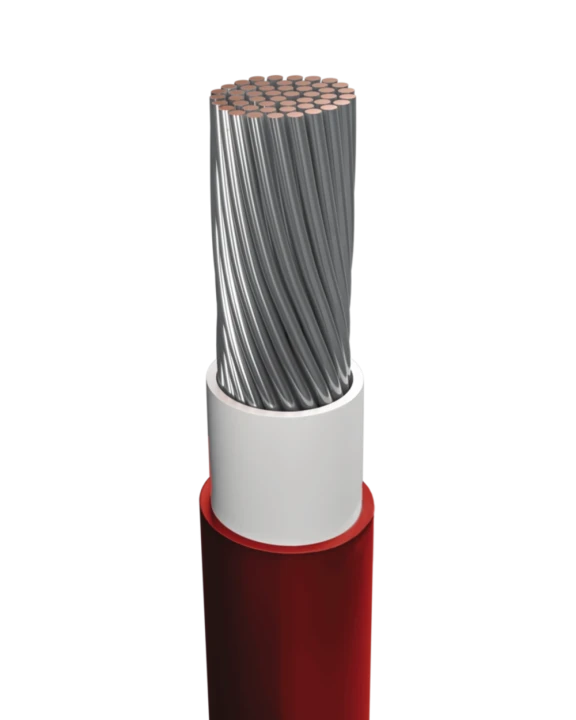

Поперечное сечение H1Z2Z2-K — луженая медная жила в двух слоях UV-стойкой безгалогенной изоляции
Подробные ТХ — в каталожном листе TCG
