OKGT-S
O'ramdagi optik modulli, chaqmoq trosidagi optik kabel
OKGT-S — markaziy po'lat element atrofidagi o'ramda optik modul (yoki modullar) joylashgan, chaqmoq trosidagi optik kabel. Modul markazda joylashgan OKGT-Ts markasidan farqli o'laroq, OKGT-S markasida modullar markaziy po'lat sim atrofida joylashadi, bu esa ko'proq modul va tolani joylashtirish imkonini beradi. Bitta kabelda ko'p tola talab qilinganda qo'llaniladi. Belgilanish ma'nosi: S — o'ramdagi optik modul(lar).
OKGT-S NOMENKLATURASI
Texnik xarakteristikalarga ega marka-o'lchamlar.
| Marka | Optik tolalar soni | ⌀, mm | Massa, kg/km | Mustahkamlik, kN |
|---|---|---|---|---|
| OKGT-S-12 | 12 | 12,5 | 395 | 60 |
| OKGT-S-24 | 24 | 13,5 | 465 | 72 |
| OKGT-S-48 | 48 | 15,2 | 555 | 85 |
| OKGT-S-72 | 72 | 16,5 | 645 | 98 |
| OKGT-S-96 | 96 | 17,8 | 745 | 112 |
OKGT-S tavsifi
OKGT-S — optik chaqmoq trosining modifikatsiyasi bo'lib, unda optik modullar kabelning markazida emas (OKGT-Ts markasidagi kabi), balki markaziy po'lat sim atrofidagi o'ramda joylashadi. Bu bitta kabelga ko'proq modul joylashtirish imkonini beradi — masalan, 24 tadan tolali 4 ta modul = 96 ta optik tola.
«S» konstruksiyasi bitta kabelda ko'plab mustaqil optik kanallar talab qilinganda ayniqsa foydali — masalan, turli aloqa operatorlari, elektr tarmog'ining texnologik xizmatlari, monitoring tizimlari uchun. Har bir modulni alohida xizmatga ajratish mumkin.
OKGT markasidagi kabellar har bir loyiha uchun alohida, individual hisob-kitoblar asosida taqdim etiladi — TCG barcha zarur talablarni yig'adi va yuklamalar, iqlim sharoitlari hamda optik tolalar soni bo'yicha noyob konfiguratsiyani tanlaydi.
Qo'llanilish sohasi
Konstruksiya
Markaziy element
Alyuminiy bilan qoplangan 20SA markasidagi po'lat sim.
Optik modulli 1-o'ram
Tolali bitta yoki bir nechta po'lat optik modul + alyuminiy bilan qoplangan po'lat simlar. Modullar gidrofob gel bilan to'ldirilgan.
Optik tolalar
Modullarga erkin yotqizilgan, dastalarga guruhlangan. G.652.D + G.657.A1.
2-o'ram
Alyuminiy bilan qoplangan 20SA markasidagi po'lat simlar.

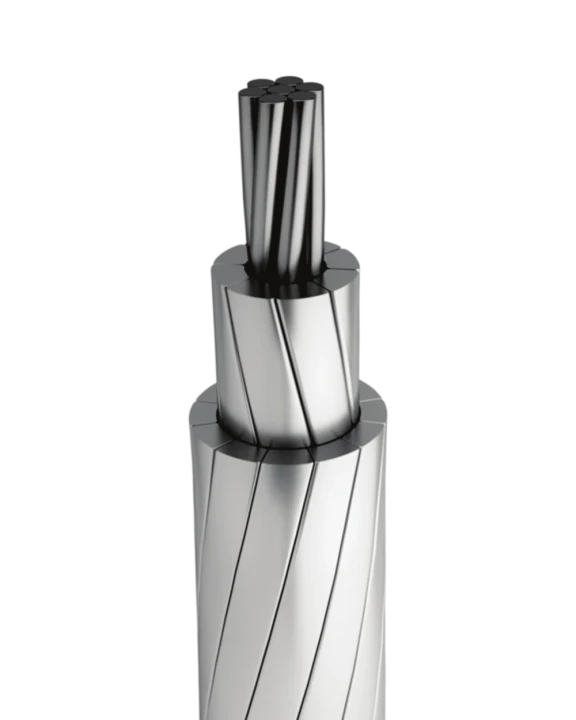

OKGT-S kabelining ko'ndalang kesimi — markaziy po'lat sim + optomodullar va Al bilan qoplangan po'lat simlardan o'ram
Texnik xarakteristikalar
Batafsil texnik xarakteristikalar — loyiha spetsifikatsiyasida
Ekspluatatsiya sharoitlari
