КВВГ

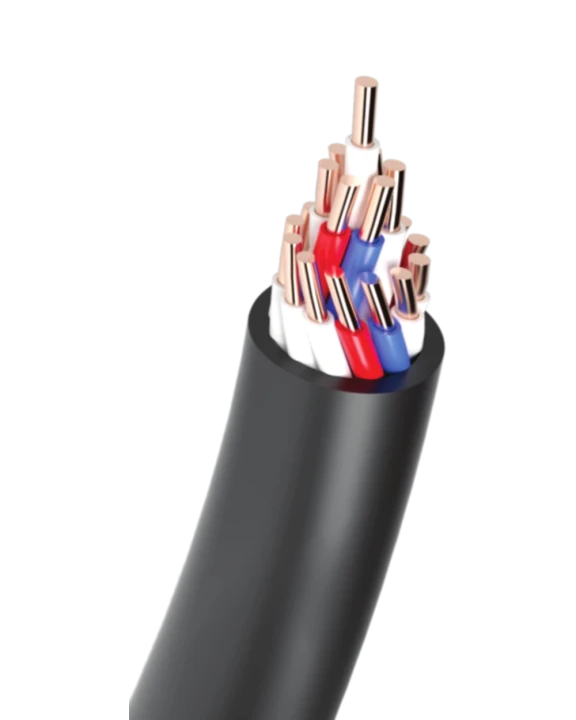

Контрольный кабель с медными жилами в ПВХ-изоляции

КВВГ — контрольный кабель с медными однопроволочными жилами, изоляцией и оболочкой из ПВХ-пластиката, без защитного покрова. Применяется для неподвижного присоединения к электрическим приборам, аппаратам и сборкам зажимов в распределительных устройствах. Расшифровка: К — контрольный, В — ПВХ-изоляция, В — ПВХ-оболочка, Г — голый.

Напряжение 660 В AC / 1000 В DC

Жила Медь, однопроволочная

Жильность 4 — 37

Сечение 0,75 — 10 мм²

Запросить цену Таблица сечений

НОМЕНКЛАТУРА КВВГ

Маркоразмеры с реальными техническими характеристиками из заводских данных TCG.

Марка	Жил	Сечение, мм²	Аналог IEC	Наружный Ø, мм	Масса, кг/км
КВВГ 5×1.5	5	1.5	NYY	14.8	251
КВВГ 5×2.5	5	2.5	NYY	16.1	316
КВВГ 7×1.5	7	1.5	NYY	16.7	309
КВВГ 7×2.5	7	2.5	NYY	18.5	403
КВВГ 8×1.5	8	1.5	NYY	17.4	344
КВВГ 8×2.5	8	2.5	NYY	19	442
КВВГ 10×1.5	10	1.5	NYY	18.4	399
КВВГ 10×2.5	10	2.5	NYY	20.4	527
КВВГ 12×1.5	12	1.5	NYY	19.3	453
КВВГ 12×2.5	12	2.5	NYY	21.4	602
КВВГ 14×1.5	14	1.5	NYY	20.4	514
КВВГ 14×2.5	14	2.5	NYY	22.4	676
КВВГ 16×1.5	16	1.5	NYY	21.2	566
КВВГ 16×2.5	16	2.5	NYY	23.5	760
КВВГ 18×1.5	18	1.5	NYY	21.9	618
КВВГ 18×2.5	18	2.5	NYY	24.3	832
КВВГ 20×1.5	20	1.5	NYY	22.8	679
КВВГ 20×2.5	20	2.5	NYY	25.3	916
КВВГ 24×1.5	24	1.5	NYY	24.1	780
КВВГ 24×2.5	24	2.5	NYY	26.8	1059
КВВГ 30×1.5	30	1.5	NYY	26	941
КВВГ 30×2.5	30	2.5	NYY	28.9	1284

Таблица содержит 5-30-жильные варианты с сечениями 1,5 и 2,5 мм² — самые распространённые в АСУ ТП. Полный диапазон по ГОСТ 1508-78: 4-37 жил, сечения 0,75; 1; 1,5; 2,5; 4; 6; 10 мм². Точная номенклатура — по запросу.

Описание кабеля КВВГ

КВВГ — основной контрольный кабель TCG для систем управления, сигнализации и автоматизации в распределительных устройствах. Однопроволочные медные жилы (4-37 жил с шагом по ГОСТ) обеспечивают надёжное соединение клеммных зажимов и контактов оборудования. Сечения 0,75-10 мм² подходят для большинства цепей управления и сигнальных линий.

Применяется в шкафах управления, на распределительных пунктах, для соединения датчиков и исполнительных механизмов в АСУ. Не предназначен для прокладки в земле без защиты — для этого выбирайте КВБбШв (бронированный) или КВВГнг(А)-LS для пожароопасных мест.

Область применения

Цепи управления и сигнализации электроустановок

Распределительные устройства до 660 В

Системы автоматизации (АСУ) и диспетчеризации

Связь между шкафами управления и исполнительными механизмами

Стационарная прокладка в помещениях, кабельных сооружениях

Конструкция

Токопроводящие жилы

Медные однопроволочные, круглые. От 4 до 37 жил с цветовой маркировкой (или нумерацией для жил > 5).

Изоляция

ПВХ-пластикат с цветовой маркировкой жил по ГОСТ 1508-78.

Скрутка

Изолированные жилы скручены в сердечник.

Оболочка

ПВХ-пластикат, чёрного цвета. Без защитного покрова.

Поперечное сечение КВВГ — медные однопроволочные жилы (5 шт.) в ПВХ-изоляции

Технические характеристики

Номинальное напряжение AC 660 В, до 100 Гц

Номинальное напряжение DC до 1000 В

Материал жилы Медь

Класс жилы 1 (однопроволочная)

Изоляция ПВХ-пластикат

Оболочка ПВХ-пластикат

Кол-во жил 4, 5, 7, 10, 14, 19, 27, 37

Сечения 0,75; 1; 1,5; 2,5; 4; 6; 10 мм²

Аналог IEC NYY (control)

Стандарт ГОСТ 1508-78

Подробные ТХ (сопротивление жил, ток нагрузки) — в каталожном листе TCG

Условия эксплуатации

Температура монтажа не ниже -15°C

Температура эксплуатации -50°C … +50°C

Макс. t° жилы (длит.) +70°C

Макс. t° жилы (КЗ) +160°C

Влажность воздуха до 98% при +35°C

Мин. радиус изгиба 7,5 × Ø (одножильный), 10 × Ø (многожильный)

Срок службы не менее 30 лет

Гарантия 5 лет

Исполнение УХЛ
