6-35 кВ

СИЛОВЫЕ КАБЕЛИ 6/10/35 КВ

Силовые кабели среднего напряжения с XLPE-изоляцией для распределительных сетей

Силовые кабели среднего напряжения на номинальное напряжение от 6 до 35 кВ — основной класс продукции для распределительных сетей. Конструкция включает медную или алюминиевую жилу, изоляцию из сшитого полиэтилена (XLPE), систему полупроводящих экранов, медный экран и наружную оболочку из ПВХ-пластиката или полиэтилена (в зависимости от марки). Применяются в группах из 3 одножильных кабелей (по одному на фазу). Производство TCG соответствует ГОСТ Р 55025-2012 и O'z DSt IEC 60502-2; выпускаются варианты на 6, 10, 15, 20 и 35 кВ как в обычном, так и в бронированном исполнении.

Напряжение 6 / 10 / 15 / 20 / 35 кВ
Изоляция Сшитый полиэтилен (XLPE)
Жильность 1 (типично) или 3
Применение Распределительные сети 6-35 кВ
ПвВ 6-35 кВ

ПвВ

IEC: N2XSE2Y
Силовой кабель 6-35 кВ с медными жилами и XLPE-изоляцией
Напряжение 6 / 10 / 15 / 20 / 35 кВ
Жила Медь
Изоляция XLPE 3,4 мм (для 6/10 кВ)
Сечение 16 — 800 мм²
Номенклатура:
1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240 1×300 1×400 1×500 1×630
Подробнее Запросить цену
АПвВ Al + XLPE

АПвВ

IEC: NA2XSE2Y
Силовой кабель 6-35 кВ с алюминиевыми жилами и XLPE-изоляцией
Напряжение 6 / 10 / 15 / 20 / 35 кВ
Жила Алюминий
Изоляция XLPE 3,4 мм (для 6/10 кВ)
Сечение 16 — 800 мм²
Номенклатура:
1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240 1×300 1×400 1×500 1×630
Подробнее Запросить цену
ПвБВ 6-35 кВ + броня

ПвБВ

IEC: N2XSEYB2Y
Силовой бронированный кабель 6-35 кВ с медными жилами и XLPE
Напряжение 6 / 10 / 15 / 20 / 35 кВ
Жила Медь
Защита XLPE + медный экран + броня
Сечение 16 — 800 мм²
Номенклатура:
1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240 1×300 1×400 1×500 1×630
Подробнее Запросить цену

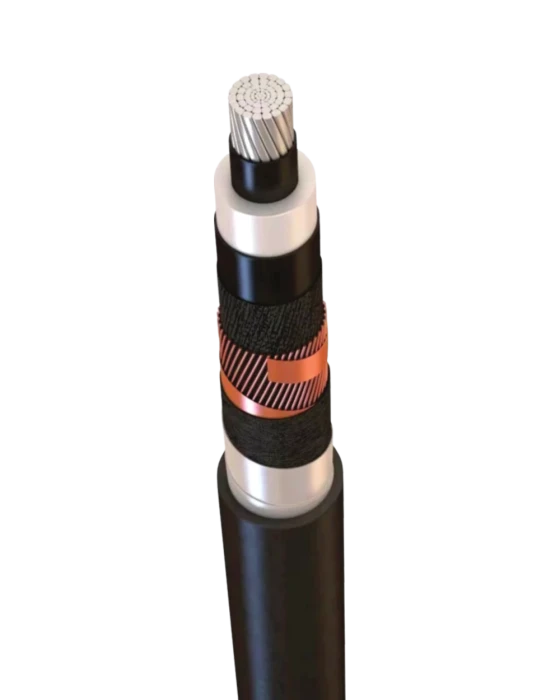

АПвБВ Al + 6-35 кВ + броня

АПвБВ

IEC: NA2XSEYB2Y
Силовой бронированный кабель 6-35 кВ с алюминиевыми жилами и XLPE
Напряжение 6 / 10 / 15 / 20 / 35 кВ
Жила Алюминий
Защита XLPE + экран + броня
Сечение 16 — 800 мм²
Номенклатура:
1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240 1×300 1×400 1×500 1×630
Подробнее Запросить цену
ПвП XLPE + ПЭ

ПвП

IEC: N2XSE2Y
Силовой кабель 6-35 кВ с медными жилами, XLPE и ПЭ-оболочкой
Напряжение 6 / 10 / 15 / 20 / 35 кВ
Жила Медь
Оболочка Полиэтилен (ПЭ)
Сечение 16 — 800 мм²
Номенклатура:
1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240
Подробнее Запросить цену
АПвП XLPE + ПЭ

АПвП

IEC: NA2XSE2Y
Силовой кабель 6-35 кВ с алюминиевыми жилами, XLPE и ПЭ-оболочкой
Напряжение 6 / 10 / 15 / 20 / 35 кВ
Жила Алюминий
Оболочка Полиэтилен (ПЭ)
Сечение 25 — 800 мм²
Номенклатура:
1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240
Подробнее Запросить цену
ПвПу Усиленная оболочка

ПвПу

IEC: N2XSE2Y-U
Силовой кабель 6-35 кВ с Cu-жилами и усиленной ПЭ-оболочкой
Напряжение 6 — 35 кВ
Жила Медь
Особенность Усиленная оболочка
Сечение 16 — 800 мм²
Номенклатура:
1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240
Подробнее Запросить цену
АПвПу Усиленная оболочка

АПвПу

IEC: NA2XSE2Y-U
Силовой кабель 6-35 кВ с Al-жилами и усиленной ПЭ-оболочкой
Напряжение 6 — 35 кВ
Жила Алюминий
Особенность Усиленная оболочка
Сечение 25 — 800 мм²
Номенклатура:
1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240
Подробнее Запросить цену
ПвБ Броня без шланга

ПвБ

IEC: N2XSEB
Силовой бронированный кабель 6-35 кВ с Cu-жилами без наружного шланга
Напряжение 6 — 35 кВ
Жила Медь
Защита Броня (без шланга)
Сечение 16 — 800 мм²
Номенклатура:
1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240
Подробнее Запросить цену
АПвБ Броня без шланга

АПвБ

IEC: NA2XSEB
Силовой бронированный кабель 6-35 кВ с Al-жилами без наружного шланга
Напряжение 6 — 35 кВ
Жила Алюминий
Защита Броня (без шланга)
Сечение 25 — 800 мм²
Номенклатура:
1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240
Подробнее Запросить цену
ПвВнг(А)-LS MV + нг-LS

ПвВнг(А)-LS

ГОСТ Р 55025-2012
Силовой кабель 6-35 кВ с Cu-жилами пониженной пожароопасности
Напряжение 6 — 35 кВ
Жила Медь
Особенность нг (кат. А) + LS
Сечение 16 — 800 мм²
Номенклатура:
1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240
Подробнее Запросить цену
АПвВнг(А)-LS MV + нг-LS

АПвВнг(А)-LS

ГОСТ Р 55025-2012
Силовой кабель 6-35 кВ с Al-жилами пониженной пожароопасности
Напряжение 6 — 35 кВ
Жила Алюминий
Особенность нг (кат. А) + LS
Сечение 25 — 800 мм²
Номенклатура:
1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240
Подробнее Запросить цену
ПвБВнг(А) MV + броня + нг

ПвБВнг(А)

ГОСТ Р 55025-2012
Силовой бронированный кабель 6-35 кВ пониженной пожароопасности
Напряжение 6 — 35 кВ
Жила Медь
Защита Броня + ПВХ нг
Сечение 16 — 800 мм²
Номенклатура:
1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240
Подробнее Запросить цену
АПвБВнг(А) MV + броня + нг

АПвБВнг(А)

ГОСТ Р 55025-2012
Силовой бронированный кабель 6-35 кВ пониженной пожароопасности
Напряжение 6 — 35 кВ
Жила Алюминий
Защита Броня + ПВХ нг
Сечение 25 — 800 мм²
Номенклатура:
1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240
Подробнее Запросить цену
ПвБВнг(А)-LS MV + броня + нг-LS

ПвБВнг(А)-LS

ГОСТ Р 55025-2012
Силовой бронированный кабель MV пониженной пожароопасности и дымовыделения
Напряжение 6 — 35 кВ
Жила Медь
Защита Броня + нг-LS
Сечение 16 — 800 мм²
Номенклатура:
1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240
Подробнее Запросить цену
АПвБВнг(А)-LS MV + броня + нг-LS

АПвБВнг(А)-LS

ГОСТ Р 55025-2012
Силовой бронированный кабель MV пониженной пожароопасности и дымовыделения
Напряжение 6 — 35 кВ
Жила Алюминий
Защита Броня + нг-LS
Сечение 25 — 800 мм²
Номенклатура:
1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240
Подробнее Запросить цену

СРАВНЕНИЕ МАРОК 6-35 кВ

ПараметрПвВАПвВПвБВАПвБВ
НазначениеПрокладка в кабельных сооружениях, помещенияхМагистрали в помещенияхПрокладка в земле, бронированМагистрали в земле
ЖилаМедь, многопроволочнаяАлюминий, многопроволочнаяМедь, многопроволочнаяАлюминий, многопроволочная
ИзоляцияСшитый полиэтилен (XLPE)Сшитый полиэтилен (XLPE)Сшитый полиэтилен (XLPE)Сшитый полиэтилен (XLPE)
Полупров. экранПоверх жилы и изоляцииПоверх жилы и изоляцииПоверх жилы и изоляцииПоверх жилы и изоляции
Медный экран16 мм² (для 16-185), 25 мм² (240+)То жеТо жеТо же
Защитные покровыБез брониБез брониБроня из 2 стальных лент + ПВХ-оболочкаТо же
ОболочкаПВХ-пластикатПВХ-пластикатПВХ-пластикатПВХ-пластикат
Кол-во жил1 (типично) или 31 (типично) или 31 или 31 или 3
Сечения, мм²16–80016–80016–80016–800
Напряжение6 / 10 / 15 / 20 / 35 кВ6 / 10 / 15 / 20 / 35 кВ6 / 10 / 15 / 20 / 35 кВ6 / 10 / 15 / 20 / 35 кВ
Аналог IECN2XSE2YNA2XSE2YN2XSEYB2YNA2XSEYB2Y
СтандартГОСТ Р 55025-2012 / O'z DSt IEC 60502-2ГОСТ Р 55025-2012 / O'z DSt IEC 60502-2ГОСТ Р 55025-2012 / O'z DSt IEC 60502-2ГОСТ Р 55025-2012 / O'z DSt IEC 60502-2
