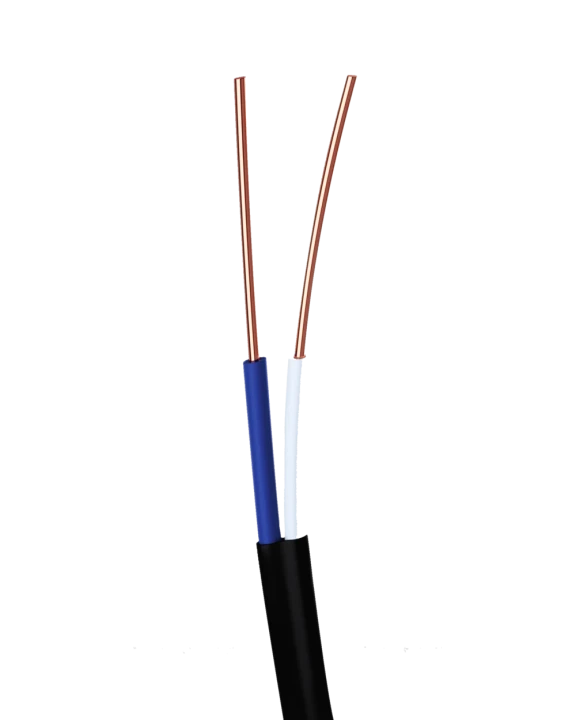

ПУГНП

Бытовой плоский гибкий медный провод

ПУГНП — плоский гибкий бытовой провод с медными многопроволочными жилами 5-го класса гибкости в ПВХ-изоляции и общей ПВХ-оболочке. Применяется в местах, где требуется гибкость: подключение бытовых приборов с подвижными элементами, удлинительные шнуры. Расшифровка: П — плоский, У — установочный, Г — гибкий, Н — неподвижный, П — пластмассовая оболочка.

Напряжение до 250 В

Жила Медь, 5 кл. гибкости

Жильность 2, 3

Сечение 0,35 — 4 мм²

Запросить цену Таблица сечений

НОМЕНКЛАТУРА ПУГНП

Маркоразмеры с техническими характеристиками.

Марка	Жил	Сечение, мм²	Размер, мм	Масса, кг/км
ПУГНП 2×0.35	2	0,35	4,5×2,8	18
ПУГНП 2×0.5	2	0,5	4,8×3,0	23
ПУГНП 2×0.75	2	0,75	5,2×3,2	32
ПУГНП 2×1	2	1	5,6×3,5	42
ПУГНП 2×1.5	2	1,5	6,2×3,8	58
ПУГНП 2×2.5	2	2,5	7,5×4,5	85
ПУГНП 2×4	2	4	9,0×5,2	125
ПУГНП 3×0.5	3	0,5	6,8×3,0	32
ПУГНП 3×0.75	3	0,75	7,3×3,2	45
ПУГНП 3×1	3	1	7,8×3,5	60
ПУГНП 3×1.5	3	1,5	8,5×3,8	82
ПУГНП 3×2.5	3	2,5	10,5×4,5	120
ПУГНП 3×4	3	4	12,5×5,2	175

Данные приведены для типовых сечений по ГОСТ 6323-79 и ТУ TCG. Возможно изготовление промежуточных сечений, разных цветов оболочки по запросу.

Описание провода ПУГНП

ПУГНП — гибкий плоский бытовой провод для применений, где обычный жёсткий ПУНП неудобен. Многопроволочные медные жилы 5-го класса гибкости легко изгибаются, не ломаются при многократных перегибах.

Главные применения: удлинительные шнуры и переноски с плоской оболочкой, подключение портативной бытовой техники (радио, аудио, светильники, зарядные станции), декоративная проводка под плинтусом или вдоль стен. Малое сечение 0,35-1 мм² подходит для слаботочных приборов; 1,5-4 мм² — для розеточных групп с гибкой проводкой.

Область применения

Подключение бытовых приборов с подвижными элементами

Удлинительные шнуры с плоской оболочкой

Малая электротехника: радио, аудио, светильники

Прокладка под плинтусом и в труднодоступных местах

Декоративная электропроводка вдоль стен

Конструкция

Медные жилы

Многопроволочные, 5-й класс гибкости по ГОСТ 22483.

Изоляция

ПВХ-пластикат с цветовой маркировкой жил.

Оболочка

Общая ПВХ-оболочка плоского сечения, эластичная.

Поперечное сечение ПУГНП — 2 многопроволочные медные жилы в общей плоской ПВХ-оболочке

Технические характеристики

Номинальное напряжение до 250 В

Материал жилы Медь, 5 класс гибкости

Изоляция и оболочка ПВХ-пластикат

Кол-во жил 2 или 3

Сечения 0,35; 0,5; 0,75; 1; 1,5; 2,5; 4 мм²

Стандарт ТУ TCG

Подробные ТХ — в каталожном листе TCG

Условия эксплуатации

Температура монтажа не ниже -15°C

Температура эксплуатации -40°C … +40°C

Влажность воздуха до 98% при +35°C

Срок службы не менее 15 лет

Гарантия 3 года

Исполнение УХЛ
