FR + LS + zırh
Mika ısı bariyerli, yangına dayanıklı zırhlı enerji kablosu
VBShvng(A)-FRLS, VVGng(A)-FRLS kablosunun toprak altına ve mekanik zorlanmaların bulunduğu yerlere döşenmek üzere tasarlanmış zırhlı versiyonudur. Mika ısı bariyerli yangına dayanıklı yapıya iki çelik banttan oluşan zırh ve yangın tehlikesi düşük PVC dış kılıf eklenmiştir. Yangından korunma sistemlerinin yer altı hatlarında, metro tünellerinde, yer altı otoparklarında ve sanayi tesislerinde kullanılır.
Gerçek teknik verilerle tipler ve kesitler: dış çap (zırh dahil), ağırlık, havada sürekli akım taşıma kapasitesi. Tam kesit aralığı: 2,5–240 mm².
| Tip / kesit | Damar | Kesit, mm² | IEC eşdeğeri | Dış çap, mm | Ağırlık, kg/km | Akım (havada), A |
|---|---|---|---|---|---|---|
| VBShvng(A)-FRLS 3×4 | 3 | 4 | — | 14,4 | 321 | 34 |
| VBShvng(A)-FRLS 3×6 | 3 | 6 | — | 15,6 | 399 | 43 |
| VBShvng(A)-FRLS 3×10 | 3 | 10 | — | 17,4 | 541 | 60 |
| VBShvng(A)-FRLS 3×16 | 3 | 16 | — | 19,6 | 744 | 80 |
| VBShvng(A)-FRLS 3×25 | 3 | 25 | — | 23,2 | 1072 | 101 |
| VBShvng(A)-FRLS 3×35 | 3 | 35 | — | 25,5 | 1391 | 126 |
| VBShvng(A)-FRLS 3×50 | 3 | 50 | — | 27 | 1871 | 153 |
| VBShvng(A)-FRLS 3×70 | 3 | 70 | — | 30 | 2480 | 196 |
| VBShvng(A)-FRLS 3×95 | 3 | 95 | — | 35,2 | 3571 | 238 |
| VBShvng(A)-FRLS 3×120 | 3 | 120 | — | 38 | 4325 | 276 |
| VBShvng(A)-FRLS 3×150 | 3 | 150 | — | 41,9 | 5291 | 319 |
| VBShvng(A)-FRLS 3×185 | 3 | 185 | — | 46,3 | 6452 | 364 |
| VBShvng(A)-FRLS 3×240 | 3 | 240 | — | 51,6 | 8162 | 430 |
| VBShvng(A)-FRLS 4×4 | 4 | 4 | — | 15,6 | 389 | 34 |
| VBShvng(A)-FRLS 4×6 | 4 | 6 | — | 16,9 | 489 | 43 |
| VBShvng(A)-FRLS 4×10 | 4 | 10 | — | 19 | 673 | 60 |
| VBShvng(A)-FRLS 4×16 | 4 | 16 | — | 21,4 | 937 | 80 |
| VBShvng(A)-FRLS 4×25 | 4 | 25 | — | 25,4 | 1362 | 101 |
| VBShvng(A)-FRLS 4×35 | 4 | 35 | — | 28,1 | 1778 | 126 |
| VBShvng(A)-FRLS 4×50 | 4 | 50 | — | 29,7 | 2411 | 153 |
| VBShvng(A)-FRLS 4×70 | 4 | 70 | — | 33,6 | 3243 | 196 |
| VBShvng(A)-FRLS 4×95 | 4 | 95 | — | 38,8 | 4585 | 238 |
| VBShvng(A)-FRLS 4×120 | 4 | 120 | — | 42,4 | 5617 | 276 |
| VBShvng(A)-FRLS 4×150 | 4 | 150 | — | 46,8 | 6888 | 319 |
VBShvng(A)-FRLS iki önemli özelliği bir araya getirir: yangın güvenliği sistemleri için yangına dayanım ve toprak altına döşeme için zırhla sağlanan mekanik koruma. Yapısında her iletkenin üzerinde mika içerikli bantlardan oluşan ısı bariyeri, iki galvanizli çelik banttan oluşan zırh ve yangın tehlikesi düşük PVC bileşiğinden dış kılıf bulunur.
Yangına dayanımın (750°C'de 90 dakika) ve mekanik etkilere karşı korumanın birlikte gerektiği yerlerde kullanılır: binalar arası hatlar, tüneller, yer altı otoparkları, yangın yükü yüksek sanayi tesisleri. Kritik tüketiciler için FZ-123 şartlarına uygundur.
Akım taşıyan iletkenler
Çok telli bakır.
Isı bariyeri
Her iletkenin üzerinde mika içerikli bant. Yangında ≥ 90 dakika boyunca devre bütünlüğünü korur.
Yalıtım
Renk kodlu, yangın tehlikesi düşük PVC bileşiği.
Büküm ve zırh yatağı
Yalıtılmış damarlar bükülmüştür; üzerine ekstrüde PVC yatak uygulanmıştır.
Zırh
Bant genişliğinin en fazla %50'si kadar aralıkla helis şeklinde sarılmış iki galvanizli çelik bant.
Koruyucu dış kılıf
Turuncu renkli, yangın tehlikesi düşük PVC bileşiği (LS).

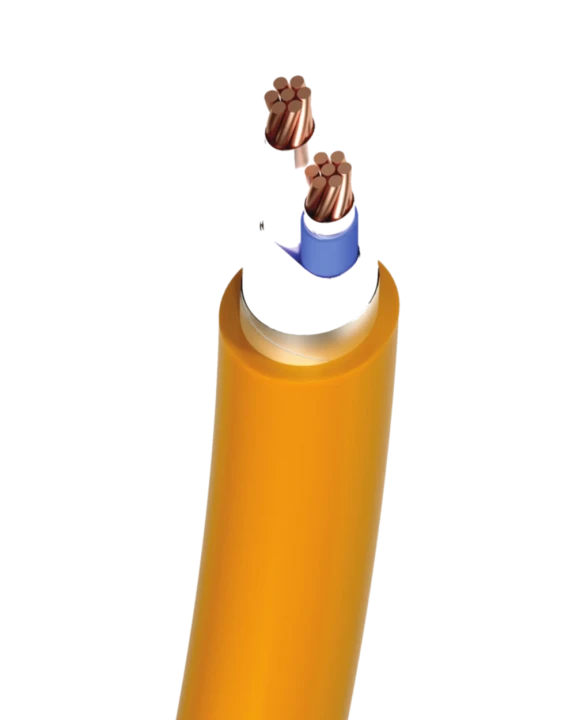

VBShvng(A)-FRLS kesit görünümü: turuncu PVC dış kılıf + çelik zırh + iletkenlerin etrafında mika ısı bariyeri
Tam ürün gamı TCG teknik föyünde yer alır
