OPGW

YILDIRIM KORUMA VE FIBER OPTIK

35–1150 kV havai hatlar için GTK koruma telleri ve OKGT fiber optikli koruma telleri

TCG'nin 35–1150 kV havai enerji iletim hatları için ürettiği koruma telleri ve fiber optikli koruma telleri. GTK, havai hatları yıldırım düşmelerine karşı korumak için alüminyum kaplı çelik tellerden üretilen standart bir koruma telidir. OKGT (OPGW), koruma teline entegre edilmiş bir optik kablodur ve aynı anda iki işlev görür: havai hattın yıldırımdan korunması ve fiber optik haberleşme kanalı. OKGT için üç yapı seçeneği mevcuttur: merkezî modüllü (Ts), Al kılıflı modüllü (Ts-A) ve modülleri katman içinde yer alan (S). OKGT kabloları özel hesaplara göre üretilir — gerekli tüm şartları derleyerek projenize özel, benzersiz bir yapılandırma belirleyeceğiz.

Kullanım amacı Havai hat ≥ 35 kV

İşlev Yıldırım koruma + fiber optik

Fiber G.652.D + G.657.A1

Kullanım ömrü 50 yıl

Yıldırım koruma

GTK

ASTM B416

Alüminyum kaplı tellerden üretilmiş, korozyona dayanıklı koruma teli

Kullanım amacı Havai hat yıldırım koruması

Malzeme Al kaplı çelik

Kısa devre dayanımı 200+ kA²·s değerine kadar

Kullanım ömrü 50 yıl

Ürün gamı:

GTK-9,5 GTK-11,5 GTK-14,4 GTK-16,5 GTK-19 GTK20-0/123

Detaylı bilgi Fiyat talep et

OPGW

OKGT-Ts

IEC 60794-1, ITU-T G.652.D, G.657.A1

Merkezî optik modüllü fiber optikli koruma teli

Kullanım alanları 35 kV ve üzeri havai hatlar

Fiber sayısı 144'e kadar

Fiber tipi G.652.D + G.657.A1

Zayıflama ≤ 0,19 dB/km @ 1550 nm

Ürün gamı:

OKGT-Ts-12 OKGT-Ts-24 OKGT-Ts-48 OKGT-Ts-72 OKGT-Ts-96 OKGT-Ts-144 OPGW-C-48

Detaylı bilgi Fiyat talep et

OPGW + Al

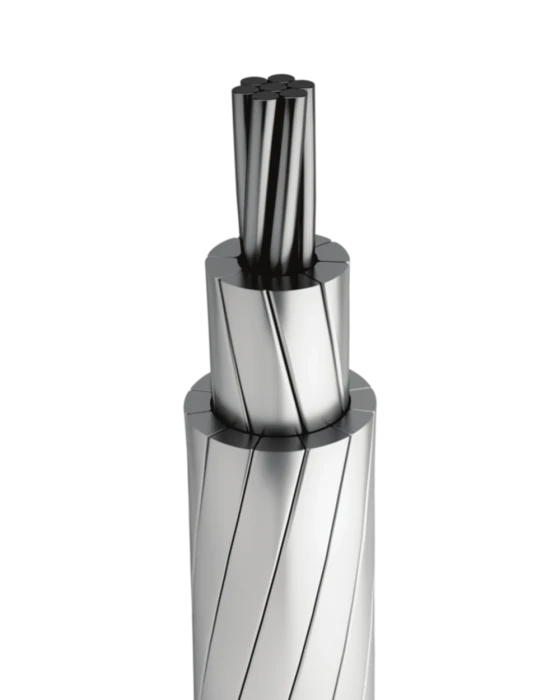

OKGT-Ts-A

IEC 60794-1, ITU-T G.652.D, G.657.A1

Modülü alüminyum kılıflı fiber optikli koruma teli

Kullanım alanları Havai hat ≥ 35 kV

Özellik Modülde Al kılıf

Fiber koruması Güçlendirilmiş

Fiber sayısı 144'e kadar

Ürün gamı:

OKGT-Ts-A-12 OKGT-Ts-A-24 OKGT-Ts-A-48 OKGT-Ts-A-72 OKGT-Ts-A-96 OKGT-Ts-A-144

Detaylı bilgi Fiyat talep et

OPGW + katman

OKGT-S

IEC 60794-1, ITU-T G.652.D, G.657.A1

Optik modülü katmanda yer alan fiber optikli koruma teli

Kullanım alanları Havai hat ≥ 35 kV

Yapı Modüller katmanda

Fiber sayısı 96'ya kadar (büyük paketler)

Kullanım amacı Ana şebekeler

Ürün gamı:

OKGT-S-12 OKGT-S-24 OKGT-S-48 OKGT-S-72 OKGT-S-96

Detaylı bilgi Fiyat talep et

KORUMA TELİ VE OPGW KARŞILAŞTIRMASI

Parametre	GTK	OKGT-Ts	OKGT-Ts-A	OKGT-S
Kullanım amacı	Yalnızca yıldırım koruma	Koruma + haberleşme, merkezî modül	Aynısı + modülün Al kılıfı	Koruma + haberleşme, katman içinde modül
Fiber optik	Yok	Var (merkezî modül)	Var (Al kaplı modül)	Var (katman içinde modül)
Fiber sayısı	—	144'e kadar	144'e kadar	96'ya kadar
Fiber tipi	—	G.652.D + G.657.A1	G.652.D + G.657.A1	G.652.D + G.657.A1
Merkezî eleman	Al kaplı çelik tel	Çelik optik modül	Al kılıflı çelik modül	Al kaplı çelik tel
Katmanlar	Al kaplı çelik tel	Al alaşımı + Al kaplı çelik	Al kaplı çelik	Optik modül + Al kaplı çelik
Kullanıldığı havai hatlar	1150 kV'a kadar	35–1150 kV	35–1150 kV	35–1150 kV
Kullanım alanları	Yıldırıma karşı koruma	Koruma + haberleşme / DTS / DAS	Koruma + haberleşme, artırılmış fiber koruması	Koruma + yüksek fiber sayılı haberleşme
İşletme sıcaklığı	-60°C … +85°C	-60°C … +85°C	-60°C … +85°C	-60°C … +85°C
Kullanım ömrü	50 yıl	50 yıl	50 yıl	50 yıl
