OPGW

CHAQMOQDAN HIMOYA VA OPTIKA

35-1150 kV havo liniyalari uchun GTK chaqmoqdan himoya troslari va OKGT optik chaqmoq troslari

35-1150 kV havo elektr uzatish liniyalari uchun TCG chaqmoqdan himoya troslari va optik chaqmoq troslari. GTK — havo liniyalarini chaqmoq urishidan himoya qilish uchun alyuminiy bilan qoplangan po'lat simlardan tayyorlangan oddiy chaqmoq trosi. OKGT (OPGW) — chaqmoq trosiga o'rnatilgan optik kabel bo'lib, bir vaqtning o'zida ikkita vazifani bajaradi: havo liniyalarini chaqmoqdan himoya qilish va tolali-optik aloqa kanalini ta'minlash. Uchta OKGT konstruksiyasi mavjud: markaziy modulli (Ts), Al qobiqdagi modulli (Ts-A), o'ramdagi modulli (S). OKGT kabellari individual hisob-kitoblar asosida tayyorlanadi — biz barcha zarur talablarni to'playmiz va loyihangiz uchun noyob konfiguratsiyani tanlaymiz.

Vazifasi Havo liniyalari ≥ 35 kV
Funksiyasi Chaqmoqdan himoya + optika
Tolalar G.652.D + G.657.A1
Xizmat muddati 50 yil
GTK Chaqmoqdan himoya

GTK

ASTM B416
Alyuminiy bilan qoplangan simlardan tayyorlangan korroziyaga chidamli chaqmoqdan himoya trosi
Vazifasi Havo liniyalarini chaqmoqdan himoya qilish
Material Al bilan qoplangan po'lat
Qisqa tutashuvga chidamlilik 200+ kA²·s gacha
Xizmat muddati 50 yil
Nomenklatura:
GTK-9.5 GTK-11.5 GTK-14.4 GTK-16.5 GTK-19 GTK20-0/123
Batafsil Narx so'rash

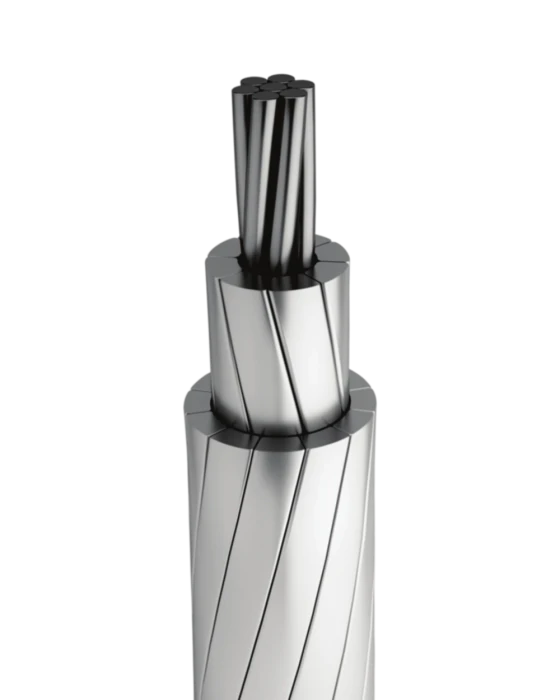

OKGT-Ts OPGW

OKGT-Ts

IEC 60794-1, ITU-T G.652.D, G.657.A1
Markaziy optik modulli, chaqmoq trosidagi optik kabel
Qo'llanilishi 35 kV va undan yuqori havo liniyalari
Optik tolalar soni 144 gacha
Optik tola turi G.652.D + G.657.A1
So'nish ≤ 0,19 dB/km @ 1550 nm
Nomenklatura:
OKGT-Ts-12 OKGT-Ts-24 OKGT-Ts-48 OKGT-Ts-72 OKGT-Ts-96 OKGT-Ts-144 OPGW-C-48
Batafsil Narx so'rash
OKGT-Ts-A OPGW + Al

OKGT-Ts-A

IEC 60794-1, ITU-T G.652.D, G.657.A1
Modulning alyuminiy qobig'iga ega, chaqmoq trosidagi optik kabel
Qo'llanilishi ≥ 35 kV havo liniyalari
Xususiyati Modulning Al-qobig'i
Tolalar himoyasi Kuchaytirilgan
Optik tolalar soni 144 gacha
Nomenklatura:
OKGT-Ts-A-12 OKGT-Ts-A-24 OKGT-Ts-A-48 OKGT-Ts-A-72 OKGT-Ts-A-96 OKGT-Ts-A-144
Batafsil Narx so'rash
OKGT-S OPGW + o'ram

OKGT-S

IEC 60794-1, ITU-T G.652.D, G.657.A1
O'ramdagi optik modulli, chaqmoq trosidagi optik kabel
Qo'llanilishi ≥ 35 kV havo liniyalari
Konstruksiya O'ramdagi modullar
Optik tolalar soni 96 gacha (katta paketlar)
Vazifasi Magistral tarmoqlar
Nomenklatura:
OKGT-S-12 OKGT-S-24 OKGT-S-48 OKGT-S-72 OKGT-S-96
Batafsil Narx so'rash

CHAQMOQ TROSLARI VA OPGW KABELLARINI TAQQOSLASH

ParametrGTKOKGT-TsOKGT-Ts-AOKGT-S
VazifasiFaqat chaqmoqdan himoyaHimoya + aloqa, markaziy modulXuddi shu + modulning Al qobig'iHimoya + aloqa, o'ramdagi modul
OptikaYo'qBor (markaziy modul)Bor (Al bilan qoplangan modul)Bor (o'ramdagi modul)
Optik tolalar soni—144 tagacha144 tagacha96 tagacha
Optik tola turi—G.652.D + G.657.A1G.652.D + G.657.A1G.652.D + G.657.A1
Markaziy elementAl bilan qoplangan po'lat simPo'lat optik modulAl qobiqdagi po'lat modulAl bilan qoplangan po'lat sim
O'ramlarAl bilan qoplangan po'lat simAl-qotishma + Al bilan qoplangan po'latAl bilan qoplangan po'latOptomodul + Al bilan qoplangan po'lat
Havo liniyalari uchun1150 kV gacha35 — 1150 kV35 — 1150 kV35 — 1150 kV
Qo'llanilishiChaqmoqdan himoyaHimoya + aloqa / DTS / DASHimoya + aloqa, tolalarning kuchaytirilgan himoyasiHimoya + ko'p sonli optik tolali aloqa
Ishlatish harorati-60°C … +85°C-60°C … +85°C-60°C … +85°C-60°C … +85°C
Xizmat muddati50 yil50 yil50 yil50 yil
