Yıldırım koruma
Alüminyum kaplı tellerden üretilmiş, korozyona dayanıklı koruma teli
GTK, alüminyum kaplı çelik tellerden üretilmiş, korozyona dayanıklı bir koruma telidir. Havai enerji iletim hatlarını doğrudan yıldırım düşmelerine karşı korumak için kullanılır. Sıradan çelik koruma tellerinden farklı olarak alüminyum kaplama, yüksek korozyon dayanımı ve 50 yıllık kullanım ömrü sağlar. GTK20-0/123-14,4mm-108kA²·s-155kN örneğinde tip kodunun açılımı: 20 – tip, 0 – Al alaşımı kesiti, 123 – çelik-Al kesiti, 14,4 – çap, 108 – kısa devre ısıl dayanımı (kA²·s), 155 – kopma yükü (kN).
Teknik verilerle tipler ve kesitler.
| Tip | Al kesiti, mm² | Çelik kesiti, mm² | Çap, mm | Kopma yükü, kN | Kısa devre dayanımı, kA²·s |
|---|---|---|---|---|---|
| GTK20-0/123-14,4 | 0 | 123 | 14,4 | 155 | 108 |
| GTK20-0/123-14,4-108kA²·s-155kN | 0 | 123 | 14,4 | 155 | 108 |
| GTK 9,5 | — | 56 | 9,5 | 60 | 45 |
| GTK 11,5 | — | 78 | 11,5 | 85 | 65 |
| GTK 14,4 | — | 123 | 14,4 | 155 | 108 |
| GTK 16,5 | — | 160 | 16,5 | 195 | 145 |
| GTK 19 | — | 210 | 19,0 | 250 | 190 |
GTK, havai enerji iletim hatları için modern bir koruma telidir. Klasik çelik koruma tellerinden temel farkı, yapısındaki tüm tellerin alüminyumla kaplanmış (bir alüminyum tabakasıyla örtülmüş) olmasıdır; bu da sanayi bölgeleri ve deniz kıyıları dahil her türlü atmosfer koşulunda korozyona dayanıklılık sağlar.
Bununla birlikte çelik özün yüksek mekanik dayanımı korunur: büyük tiplerde kopma yükü 250 kN değerine kadar ulaşır. Kısa devre akımlarına karşı ısıl dayanım (özellikle yıldırım düşmelerinde) 1 saniyede 200+ kA²·s değerine kadardır. Kullanım ömrü en az 50 yıldır; bu, sıradan çelik koruma tellerinin ömrünün 2–3 katıdır. GTK, alüminyum kaplı çelik tellerden üretilen iletkenler ve koruma telleri için ASTM B416 (ABD) şartlarına uygundur.
Merkezî eleman
Alüminyum kaplı çelik tel. Ana mekanik yükü taşır.
Katmanlar
Alüminyum kaplı çelik tellerden oluşan birkaç katman. Alüminyum tabaka, koruma telinin tüm kullanım ömrü boyunca korozyon dayanımı sağlar.
Büküm
Bitişik katmanlar, çözülmeye karşı dayanıklılık için birbirine zıt yönlerde bükülmüştür.

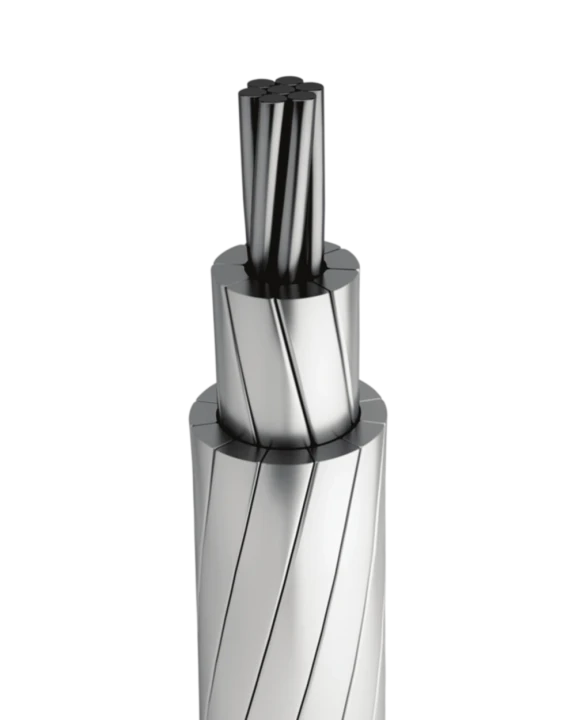

GTK kesit görünümü: tüm teller alüminyum kaplı çelikten
Ayrıntılı teknik veriler proje spesifikasyonunda yer alır
Kesit ve miktarı belirtin — teklifinizi 1 iş günü içinde hazırlayacağız.
