Грозозащитный трос коррозионностойкий из проволок плакированных алюминием
ГТК — грозозащитный трос коррозионностойкий из стальных проволок, плакированных алюминием. Применяется для защиты воздушных линий электропередачи от прямых ударов молний. В отличие от обычных стальных тросов, плакировка алюминием обеспечивает высокую коррозионную стойкость и срок службы 50 лет. Расшифровка маркировки на примере ГТК20-0/123-14.4мм-108кА²·с-155кН: 20 — тип, 0 — сечение Al-сплава, 123 — сечение стали-Al, 14.4 — диаметр, 108 — термическая стойкость к КЗ (кА²·с), 155 — прочность на разрыв (кН).
Маркоразмеры с техническими характеристиками.
| Марка | Сечение Al, мм² | Сечение стали, мм² | ⌀, мм | Прочность, кН | Стойкость к КЗ, кА²·с |
|---|---|---|---|---|---|
| ГТК20-0/123-14.4 | 0 | 123 | 14,4 | 155 | 108 |
| ГТК20-0/123-14.4-108кА²·с-155кН | 0 | 123 | 14,4 | 155 | 108 |
| GTK 9.5 | — | 56 | 9,5 | 60 | 45 |
| GTK 11.5 | — | 78 | 11,5 | 85 | 65 |
| GTK 14.4 | — | 123 | 14,4 | 155 | 108 |
| GTK 16.5 | — | 160 | 16,5 | 195 | 145 |
| GTK 19 | — | 210 | 19,0 | 250 | 190 |
ГТК — современный грозозащитный трос для воздушных линий электропередачи. Главное отличие от классических стальных тросов — все проволоки в конструкции плакированы (покрыты слоем) алюминия, что даёт устойчивость к коррозии в любых атмосферных условиях, включая промышленные и приморские.
При этом сохраняется высокая механическая прочность стального сердечника — до 250 кН на разрыв в крупных марках. Термическая стойкость к токам короткого замыкания (особенно при ударах молнии) — до 200+ кА²·с за 1 секунду. Срок службы — не менее 50 лет, что в 2-3 раза превышает обычные стальные тросы. ГТК соответствует требованиям ASTM B416 (USA) для проводов и тросов из плакированных алюминием стальных проволок.

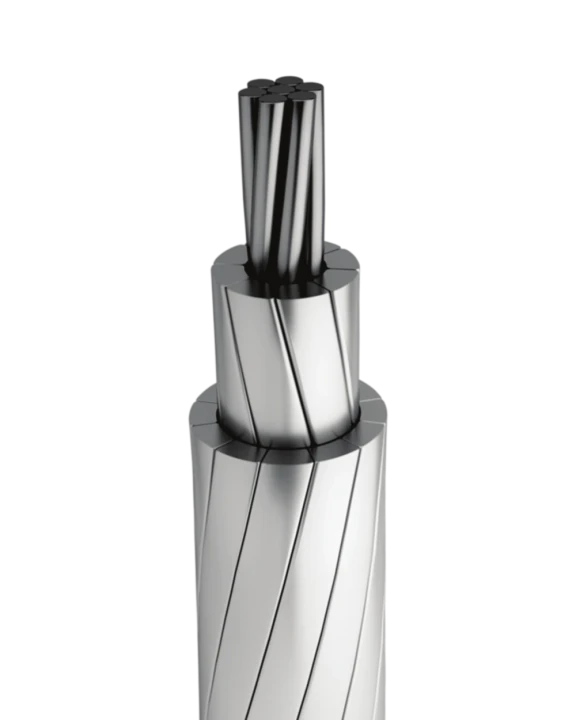

Центральный элемент
Стальная проволока, плакированная алюминием. Несёт основную механическую нагрузку.
Повивы
Несколько повивов из стальных проволок, плакированных алюминием. Алюминиевый слой обеспечивает коррозионную стойкость на весь срок службы троса.
Скрутка
Соседние повивы скручены в противоположных направлениях для устойчивости от раскручивания.
Поперечное сечение ГТК — все проволоки из стали, плакированной алюминием
Подробные ТХ — в спецификации проекта
