Issiqbardosh
O'rta harorat diapazonidagi issiqbardosh po'lat-alyuminiy simi
AT1S / AT1SP — havo liniyalarining o'tkazish qobiliyatini o'rtacha darajada oshiradigan issiqbardosh po'lat-alyuminiy simlari. Tashqi o'ramlar 1-turdagi issiqbardosh sirkoniy-alyuminiy qotishmasidan (Al-Zr) tayyorlangan; u uzoq muddatli ish rejimida +150°C gacha (AS markasidagi +70°C bilan solishtirganda), avariya rejimida esa +180°C gacha qizishga bardosh beradi. Bu bir xil geometriyada uzoq muddat yo'l qo'yiladigan tokni +15-25% ga oshiradi. AS yetarli bo'lmay qolgan, biroq AT3S markasining ortiqcha issiqbardoshligi (+210°C) talab qilinmaydigan hollarda optimal tanlov. Belgilanish ma'nosi: AT1S — po'lat o'zakli 1-turdagi issiqbardosh alyuminiy, AT1SP — xuddi shu, profilli simlar bilan.
AT1S va AT1SP markalarini kesim bo'yicha ekvivalent AS markasi bilan taqqoslash. 1-turdagi AT-seriya yuqori haroratga chidamlilik hisobiga o'tkazish qobiliyatini o'rtacha darajada oshiradi.
| Sim | Al/po'lat kesimi | Diametr, mm | Massa, kg/km | Mustahkamlik, N | R o'zgarmas tokda, Om/km | Uzoq muddatli t° |
|---|---|---|---|---|---|---|
| AS 300/39 | 300/39 | 24,0 | 1132 | 88 760 | 0,0958 | +70°C |
| AT1S 300/39 | 300/39 | 24,0 | 1132 | 100 350 | 0,0965 | +150°C |
| AT1SP 300/39 | 300/39 | 21,5 | 1121 | 99 120 | 0,0975 | +150°C |
| AS 500/64 | 500/64 | 30,6 | 1852 | 145 440 | 0,0600 | +70°C |
| AT1S 500/64 | 500/64 | 30,6 | 1852 | 164 850 | 0,0595 | +150°C |
| AT1SP 500/64 | 500/64 | 27,7 | 1885 | 167 010 | 0,0589 | +150°C |
AT1S va AT1SP — havo liniyalari uchun issiqbardosh po'lat-alyuminiy simlari bo'lib, liniya konstruksiyasini almashtirmasdan havo liniyasining o'tkazish qobiliyatini o'rtacha darajada oshirish imkonini beradi. Tashqi o'ramlarda oddiy A5E alyuminiyi o'rniga 1-turdagi sirkoniy-alyuminiy qotishmasi qo'llaniladi.
AT1S yoki AT3S — mos darajani tanlash:
AT1S qachon tanlanadi: mavjud havo liniyasining o'tkazish qobiliyatini o'rtacha darajada oshirish kerak bo'lganda (masalan, hudud yuklamasining o'sishi munosabati bilan), havo harorati o'ta yuqori bo'lmaganda va rekonstruksiya qiymatini optimallashtirish talab qilinganda.
AT1SP — profilli (trapetsiya shaklidagi) simlarga ega modifikatsiya; bu tashqi diametrni, demak, shamol yuklamasi va osilishni ham kamaytiradi.
Po'lat o'zak
Ruxlangan po'lat simlardan tayyorlangan. Mexanik yuklamani ko'taradi.
Tashqi o'ramlar
1-turdagi issiqbardosh sirkoniy-alyuminiy qotishmasidan (Al-Zr) tayyorlangan. Uzoq muddatli ish rejimida +150°C gacha, avariya rejimida esa +180°C gacha qizishga bardosh beradi. AT1SP markasida — diametrni kichraytirish uchun profilli (trapetsiya shaklidagi) simlar.

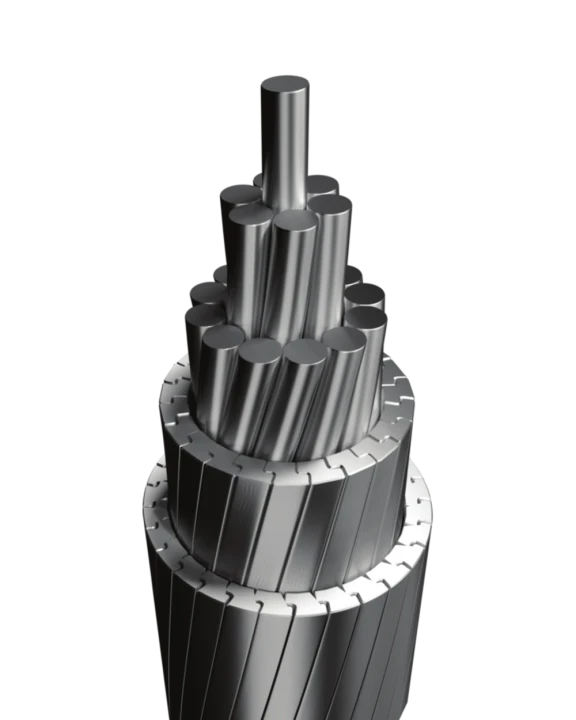

AT1S simining ko'ndalang kesimi — po'lat o'zak + 1-turdagi issiqbardosh Al-Zr qotishmasidan tayyorlangan o'ramlar
Batafsil texnik xarakteristikalar — TCG katalog varaqasida
Kesim va hajmni ko'rsating — 1 ish kuni ichida taklif tayyorlaymiz.
Kadrlar bo'yicha mutaxassis siz bilan ikki ish kuni ichida bog'lanadi
Ariza qoldiring — 1 ish kuni ichida tijorat taklifini tayyorlaymiz
Vazifani tavsiflang — hisoblab, 1 ish kuni ichida taklif yuboramiz
.svg){kind=logo}
