Issiqbardosh
Yangi avlod issiqbardosh po'lat-alyuminiy simi
AT3S / AT3SP — havo liniyalari uchun tok o'tkazish qobiliyati oshirilgan yangi avlod issiqbardosh simlari. Tashqi o'ramlar issiqbardosh sirkoniy-alyuminiy qotishmasidan (Al-Zr) tayyorlangan; u uzoq muddatli ish rejimida +210°C gacha, avariya rejimida esa +240°C gacha qizishga bardosh beradi (standart AS markasidagi +70°C bilan solishtirganda). Bu tayanchlar va liniya armaturasini almashtirmasdan o'tkaziladigan tokni oshirish imkonini beradi. Xizmat muddati — 45 yil. Belgilanish ma'nosi: AT3S — po'lat o'zakli 3-turdagi issiqbardosh alyuminiy, AT3SP — xuddi shu, profilli (trapetsiya shaklidagi) simlar bilan.
Real texnik xarakteristikalarga ega marka-o'lchamlar.
| Sim | Al/po'lat kesimi | Diametr, mm | Massa, kg/km | Mustahkamlik, N | R o'zgarmas tokda, Om/km | Uzoq muddatli t° |
|---|---|---|---|---|---|---|
| AS 300/39 | 300/39 | 24,0 | 1132 | 88 760 | 0,0958 | +70°C |
| AT3S 300/39 | 300/39 | 24,0 | 1132 | 104 878 | 0,0970 | +210°C |
| AT3SP 300/39 | 300/39 | 21,5 | 1121 | 103 062 | 0,0985 | +210°C |
| AS 500/64 | 500/64 | 30,6 | 1852 | 145 440 | 0,0600 | +70°C |
| AT3S 500/64 | 500/64 | 30,6 | 1852 | 173 376 | 0,0597 | +210°C |
| AT3SP 500/64 | 500/64 | 27,7 | 1885 | 175 272 | 0,0587 | +210°C |
AT-simlar (AT1S, AT1SP, AT3S, AT3SP) — yangi avlod issiqbardosh po'lat-alyuminiy simlari. Tashqi o'ramlar oddiy A5E alyuminiyidan emas, balki maxsus issiqbardosh sirkoniy-alyuminiy qotishmasidan (Al-Zr) tayyorlangan. Bu simga mustahkamlik va cho'zilish ko'rsatkichlarini yo'qotmasdan +150°C (AT1S) yoki +210°C (AT3S) haroratda uzoq muddat ishlash imkonini beradi — standart AS markasida esa bu ko'rsatkich +70°C.
AS bilan solishtirganda asosiy afzalliklari:
Tayanchlarni almashtirmasdan o'tkazish qobiliyatini oshirish maqsadida mavjud havo liniyalarini rekonstruksiya qilish uchun qo'llaniladi. Ayniqsa yangi trassalar qurishga cheklovlar bo'lgan hududlarda samarali — trassa o'z joyida qoladi, o'tkazish qobiliyati esa deyarli ikki barobar ortadi.
Po'lat o'zak
Eshilgan ruxlangan po'lat simlardan tayyorlangan. Mexanik yuklamani ko'taradi.
Tashqi o'ramlar
Issiqbardosh sirkoniy-alyuminiy qotishmasidan (Al-Zr) tayyorlangan. Uzoq muddatli ish rejimida +210°C (AT3S) gacha, avariya rejimida esa +240°C gacha qizishga bardosh beradi. AT3SP markasida — tashqi diametrni kichraytirish uchun profilli (trapetsiya shaklidagi) simlar.

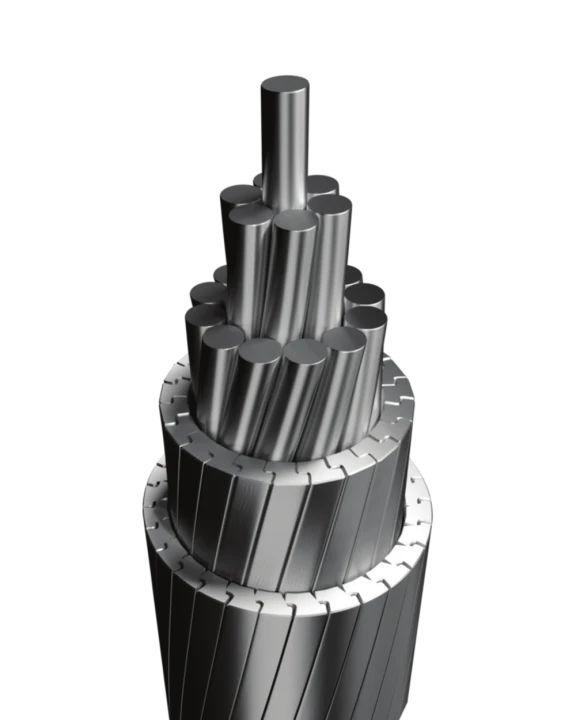

AT3S simining ko'ndalang kesimi — po'lat o'zak + issiqbardosh Al-Zr qotishmasidan tayyorlangan o'ramlar
Batafsil texnik xarakteristikalar — TCG katalog varaqasida
Kesim va hajmni ko'rsating — 1 ish kuni ichida taklif tayyorlaymiz.
Kadrlar bo'yicha mutaxassis siz bilan ikki ish kuni ichida bog'lanadi
Ariza qoldiring — 1 ish kuni ichida tijorat taklifini tayyorlaymiz
Vazifani tavsiflang — hisoblab, 1 ish kuni ichida taklif yuboramiz
.svg){kind=logo}
