Mis
Shinalar va kontakt tarmoqlari uchun izolyatsiyalanmagan mis sim
M — izolyatsiyalanmagan mis sim. Bir simli yoki mis simlardan eshilgan. Taqsimlash qurilmalaridagi shina va kontakt ulanishlari, yerga ulash tizimlari, elektrotransport kontakt tarmoqlari uchun qo'llaniladi. Belgilanish ma'nosi: M — mis.
Real texnik xarakteristikalarga ega marka-o'lchamlar.
| Kesim, mm² | Simlar soni | Diametr, mm | Massa, kg/km | R o'zgarmas tokda, Om/km |
|---|---|---|---|---|
| M-10 | 1 | 3,55 | 89 | 1,84 |
| M-16 | 7 | 5,1 | 142 | 1,15 |
| M-25 | 7 | 6,4 | 222 | 0,727 |
| M-35 | 7 | 7,5 | 311 | 0,524 |
| M-50 | 19 | 9,0 | 444 | 0,387 |
| M-70 | 19 | 10,7 | 622 | 0,268 |
| M-95 | 19 | 12,5 | 845 | 0,193 |
| M-120 | 19 | 14,0 | 1067 | 0,153 |
| M-150 | 19 | 15,8 | 1334 | 0,124 |
| M-185 | 37 | 17,5 | 1652 | 0,099 |
| M-240 | 37 | 20,0 | 2143 | 0,075 |
| M-300 | 37 | 22,4 | 2683 | 0,060 |
| M-400 | 37 | 25,8 | 3580 | 0,047 |
M — elektr o'tkazuvchanlikka va korroziyaga chidamlilikka yuqori talablar qo'yiladigan qo'llanilish sohalari uchun izolyatsiyalanmagan mis sim. M1 yoki M00 markasidagi elektrotexnik misdan tayyorlanadi. TCG ishlab chiqarishida M00k mis katodlaridan UPCAST texnologiyasi bo'yicha tayyorlangan o'z KMO katankasi ishlatiladi.
Shina ulanishlari, elektrotransport kontakt tarmoqlari (tramvaylar, trolleybuslar), yerga ulash tizimlari, taqsimlash qurilmalaridagi ulovchi simlar uchun qo'llaniladi. Havo liniyalarida elektr o'tkazuvchanlikka yuqori talablar qo'yilganda (yo'qotishlar minimal bo'lishi kerak) va mexanik yuklama past bo'lgan hollarda ishlatiladi. Misning solishtirma qarshiligi alyuminiynikidan ~1,7 marta kam — bu qisqa, yuqori tokli ulanishlar uchun kritik ahamiyatga ega.
Mis simlar
GOST bo'yicha M1 yoki M00 markasidagi elektrotexnik misdan. 10 mm² gacha kesimlar uchun bir simli, katta kesimlar uchun 7-37 ta simdan iborat ko'p simli.
Eshish
Eshish yo'nalishi qarama-qarshi bo'lgan konsentrik o'ramlar.

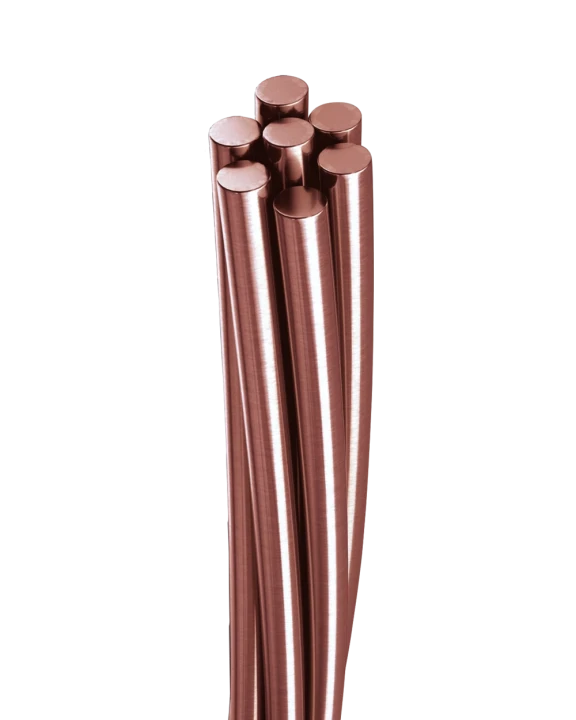

M simining ko'ndalang kesimi — konsentrik eshilgan mis simlar
