Провод неизолированный медный для шин и контактных сетей
М — медный неизолированный провод. Однопроволочный или скрученный из медных проволок. Применяется для шинных и контактных соединений в распределительных устройствах, заземляющих систем, контактных сетей электротранспорта. Расшифровка: М — медь.
Маркоразмеры с реальными техническими характеристиками.
| Сечение, мм² | Кол-во проволок | Диаметр, мм | Масса, кг/км | R пост. Ом/км |
|---|---|---|---|---|
| М-10 | 1 | 3,55 | 89 | 1,84 |
| М-16 | 7 | 5,1 | 142 | 1,15 |
| М-25 | 7 | 6,4 | 222 | 0,727 |
| М-35 | 7 | 7,5 | 311 | 0,524 |
| М-50 | 19 | 9,0 | 444 | 0,387 |
| М-70 | 19 | 10,7 | 622 | 0,268 |
| М-95 | 19 | 12,5 | 845 | 0,193 |
| М-120 | 19 | 14,0 | 1067 | 0,153 |
| М-150 | 19 | 15,8 | 1334 | 0,124 |
| М-185 | 37 | 17,5 | 1652 | 0,099 |
| М-240 | 37 | 20,0 | 2143 | 0,075 |
| М-300 | 37 | 22,4 | 2683 | 0,060 |
| М-400 | 37 | 25,8 | 3580 | 0,047 |
М — медный неизолированный провод для применений с повышенными требованиями к электропроводности и стойкости к коррозии. Изготавливается из электротехнической меди марок М1 или М00. На производстве TCG используется собственная катанка КМО, изготовленная по технологии UPCAST из медных катодов M00к.
Применяется для шинных соединений, контактных сетей электротранспорта (трамваи, троллейбусы), заземляющих систем, перемычек в распределительных устройствах. На воздушных линиях используется в случаях повышенных требований к электропроводности (минимум потерь) и низкой механической нагрузки. Медь имеет в ~1,7 раза меньшее удельное сопротивление, чем алюминий — это критично для коротких высокотоковых соединений.
Медные проволоки
Из электротехнической меди марок М1 или М00 по ГОСТ. Однопроволочный для сечений до 10 мм², многопроволочный 7-37 проволок для больших сечений.
Скрутка
Концентрические повивы с противоположным направлением скрутки.

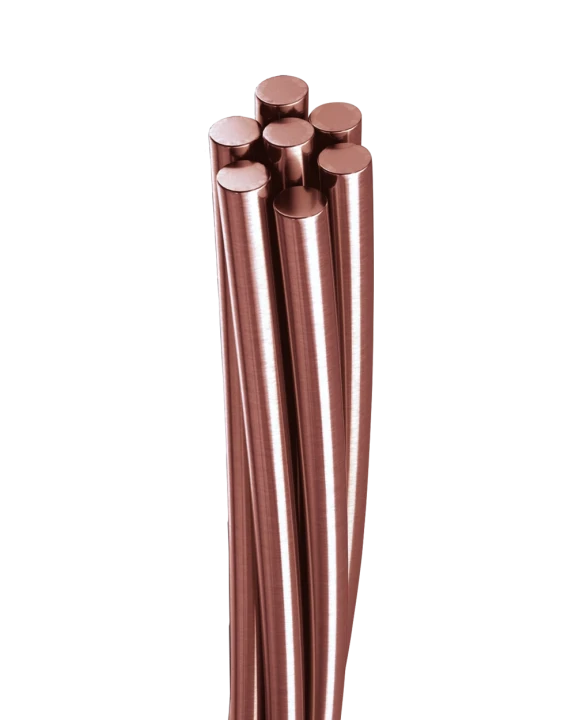

Поперечное сечение провода М — медные проволоки концентрической скрутки
Подробные ТХ — в каталожном листе TCG
