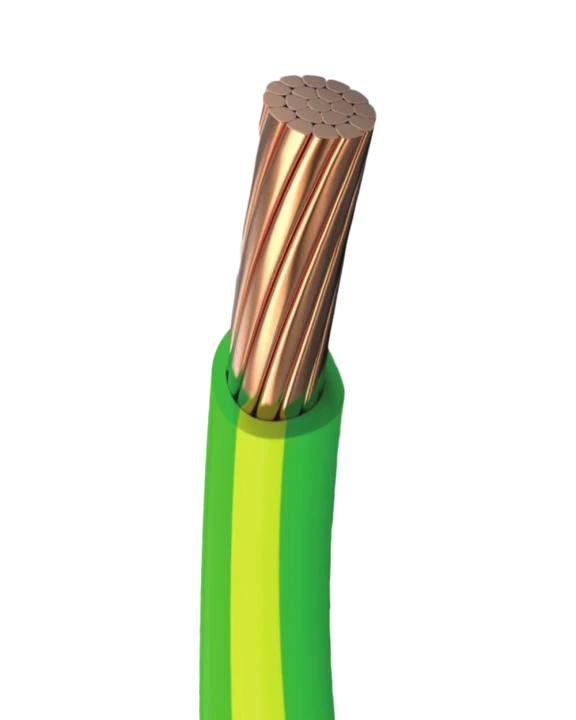

VPV

Suvga botiriladigan elektr dvigatellar uchun PVX-qobiqli o'rnatish simi

VPV — VPP markasining polietilen o'rniga tashqi PVX-qobiqqa ega varianti. Xuddi shu sharoitlarda (botirma nasoslar) qo'llaniladi, lekin PEga qaraganda moy va neft mahsulotlariga yuqoriroq chidamlilik talab qilinadigan hollarda. Belgilanish ma'nosi: V — suvga botiriladigan, P — PE-izolyatsiya, V — PVX-qobiq.

Qo'llanilishi Botiriladigan nasoslar, neft

Tomir Mis

Qobiq PVX (moy va neftga chidamli)

Kesim 1,5 — 70 mm²

Narx so'rash Kesimlar jadvali

VPV NOMENKLATURASI

Texnik xarakteristikalarga ega marka-o'lchamlar.

Marka	Tomir ⌀, mm	Izolyatsiya qalinligi, mm	Qobiq qalinligi, mm	Tashqi ⌀, mm	Massa, kg/km
VPV 1.5	1,40	0,8	1,0	6,2	32
VPV 2.5	1,80	0,8	1,0	6,6	44
VPV 4	2,26	0,8	1,0	7,0	65
VPV 6	2,76	0,8	1,0	7,6	90
VPV 10	3,57	1,0	1,2	9,1	142
VPV 16	4,50	1,0	1,2	10,1	205
VPV 25	5,65	1,2	1,4	12,0	305
VPV 35	6,70	1,2	1,4	13,1	405
VPV 50	7,95	1,4	1,6	15,0	555
VPV 70	9,60	1,4	1,6	16,6	755

Ma'lumotlar GOST 31947-2012 bo'yicha (APuV/PuV/PuGV uchun) va TSh TCG bo'yicha (VPP/VPV uchun) odatiy kesimlar uchun keltirilgan. Partiyaning aniq parametrlari — katalog varaqasida. Buyurtma bo'yicha oraliq kesimlar va maxsus izolyatsiya ranglarini ishlab chiqarish mumkin.

VPV simi tavsifi

VPV — neft mahsulotlari, moylar va kimyoviy reagentlar bo'lgan muhitlarda ishlaydigan botiriladigan uskunalar uchun maxsus sim. VPP markasidan faqat tashqi qobiq materiali bilan farq qiladi: polietilen o'rniga moylarga yuqori chidamlilikka ega PVX-plastikat ishlatiladi.

Asosiy qo'llanilish sohasi — neft qazib olish uchun botirma nasoslar, neft qazib olish uskunalari va ifloslangan sanoat oqava suvlarida ishlaydigan qurilmalar. Neft bilan uzoq muddat kontaktda PE-qobiqning bo'kishi yoki yemirilishi xavfi tufayli oddiy VPP to'g'ri kelmaganda VPV tanlanadi. PE elektr izolyatsiyasi saqlanib qoladi — u suv o'tkazmaslikni ta'minlaydi.

Qo'llanilish sohasi

Neft va moylar bilan kontaktda ishlaydigan botirma nasoslar

Neft mahsulotlari bo'lgan quduq nasoslari

Sanoat oqava suvlaridagi botiriladigan uskunalar

Kimyoviy ta'siri yuqori bo'lgan tizimlar

Murakkab muhitlar uchun VPP markasiga muqobil

Konstruksiya

Tok o'tkazuvchi tomir

Mis ko'p simli, zichlangan.

Izolyatsiya

Polietilen. Elektr izolyatsiya va suvdan himoya.

Qobiq

PVX-plastikat. Moylarga, neft mahsulotlariga, kimyoviy reagentlarga yuqori chidamlilik.

VPV simining ko'ndalang kesimi — PVX-qobiq ostidagi PE-izolyatsiyadagi mis tomir

Texnik xarakteristikalar

Nominal kuchlanish 660 V gacha

Tomir materiali Mis

Izolyatsiya Polietilen

Qobiq PVX-plastikat

Tomirlar soni 1

Kesimlar 1,5 — 70 mm²

Moylarga chidamlilik Yuqori

Standart TSh TCG

Batafsil texnik xarakteristikalar — TCG katalog varaqasida

Ekspluatatsiya sharoitlari

Ekspluatatsiya harorati -40°C … +80°C

Qo'llanilish muhiti Suv (botirma nasoslar, quduqlar)

Ekspluatatsiya chuqurligi 350 m gacha (nasoslar uchun)

Kimyoviy reagentlarga chidamlilik Suvli eritmalar, moylar, neft mahsulotlari

Min. egilish radiusi 6 × Ø

Xizmat muddati Suvda 10 yildan kam emas

Kafolat 3 yil

Iqlimiy ijro UXL
