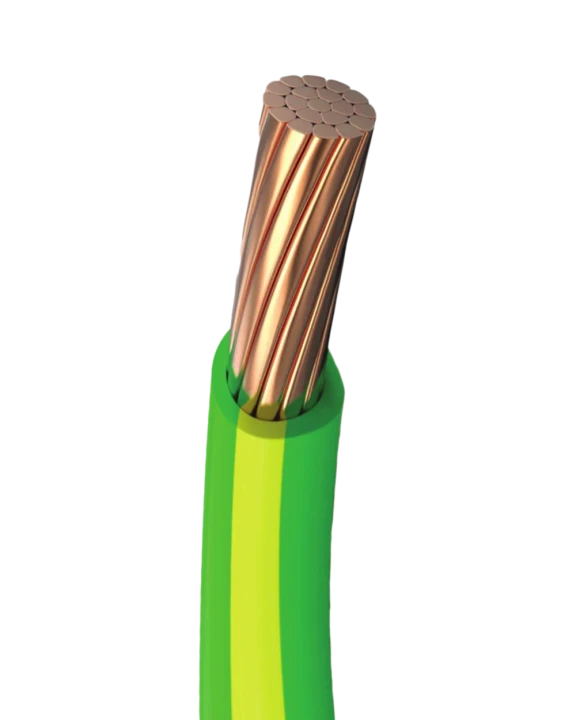

ВПВ

Установочный провод для водопогружных электродвигателей с ПВХ-оболочкой

ВПВ — вариант ВПП с наружной оболочкой из ПВХ вместо полиэтилена. Применяется в тех же условиях (погружные насосы), но в случаях, где требуется более высокая стойкость к маслам и нефтепродуктам, чем у ПЭ. Расшифровка: В — водопогружной, П — ПЭ-изоляция, В — ПВХ-оболочка.

Применение Погружные насосы, нефть

Жила Медь

Оболочка ПВХ (масло-нефтестойкая)

Сечение 1,5 — 70 мм²

Запросить цену Таблица сечений

НОМЕНКЛАТУРА ВПВ

Маркоразмеры с техническими характеристиками.

Марка	⌀ жилы, мм	Толщина изоляции, мм	Толщина оболочки, мм	Наружный ⌀, мм	Масса, кг/км
ВПВ 1.5	1,40	0,8	1,0	6,2	32
ВПВ 2.5	1,80	0,8	1,0	6,6	44
ВПВ 4	2,26	0,8	1,0	7,0	65
ВПВ 6	2,76	0,8	1,0	7,6	90
ВПВ 10	3,57	1,0	1,2	9,1	142
ВПВ 16	4,50	1,0	1,2	10,1	205
ВПВ 25	5,65	1,2	1,4	12,0	305
ВПВ 35	6,70	1,2	1,4	13,1	405
ВПВ 50	7,95	1,4	1,6	15,0	555
ВПВ 70	9,60	1,4	1,6	16,6	755

Данные приведены для типовых сечений по ГОСТ 31947-2012 (для АПуВ/ПуВ/ПуГВ) и ТУ TCG (для ВПП/ВПВ). Точные параметры партии — в каталожном листе. Возможно изготовление промежуточных сечений и специальных цветов изоляции по заказу.

Описание провода ВПВ

ВПВ — специализированный провод для погружного оборудования, работающего в средах с содержанием нефтепродуктов, масел и химических реагентов. Отличается от ВПП только материалом наружной оболочки: вместо полиэтилена используется ПВХ-пластикат, обладающий повышенной стойкостью к маслам.

Основное применение — нефтяные погружные насосы, оборудование нефтедобычи, установки в загрязнённых промышленных стоках. ВПВ выбирают когда обычный ВПП не подходит из-за риска набухания или разрушения ПЭ-оболочки при длительном контакте с нефтью. Электроизоляция из ПЭ сохраняется — она обеспечивает водонепроницаемость.

Область применения

Нефтяные погружные насосы с контактом с нефтью и маслами

Скважинные насосы с содержанием нефтепродуктов

Погружное оборудование в промышленных стоках

Системы с повышенным химическим воздействием

Альтернатива ВПП для сложных сред

Конструкция

Токопроводящая жила

Медная многопроволочная, уплотнённая.

Изоляция

Полиэтилен. Электроизоляция и защита от воды.

Оболочка

ПВХ-пластикат. Повышенная стойкость к маслам, нефтепродуктам, химическим реагентам.

Поперечное сечение ВПВ — медная жила в ПЭ-изоляции под ПВХ-оболочкой

Технические характеристики

Номинальное напряжение до 660 В

Материал жилы Медь

Изоляция Полиэтилен

Оболочка ПВХ-пластикат

Кол-во жил 1

Сечения 1,5 — 70 мм²

Стойкость к маслам Высокая

Стандарт ТУ TCG

Подробные ТХ — в каталожном листе TCG

Условия эксплуатации

Температура эксплуатации -40°C … +80°C

Среда применения Вода (погружные насосы, скважины)

Глубина эксплуатации до 350 м (для насосов)

Стойкость к химреагентам Водные растворы, масла, нефтепродукты

Мин. радиус изгиба 6 × Ø

Срок службы не менее 10 лет в воде

Гарантия 3 года

Исполнение УХЛ
