KPGTP规格型号
本表列出TCG规格型号中的典型规格,亦可按特殊订单生产。
| 规格型号 | 芯数 | 截面(mm²) | 电压等级 | 适用范围 |
|---|---|---|---|---|
| KPGTP 1×0.75 | 1 | 0.75 | 660 V | 控制回路 |
| KPGTP 1×1 | 1 | 1 | 660 V | 控制回路 |
| KPGTP 1×1.5 | 1 | 1.5 | 660 V | 控制回路、供电 |
| KPGTP 1×2.5 | 1 | 2.5 | 660 V | 单相供电 |
| KPGTP 1×4 | 1 | 4 | 660 V | 单相供电 |
| KPGTP 1×6 | 1 | 6 | 660 V | 单相供电 |
| KPGTP 1×10 | 1 | 10 | 660 V | 单相供电 |
| KPGTP 1×16 | 1 | 16 | 660 V | 单相供电 |
| KPGTP 3×0.75 | 3 | 0.75 | 660 V | 控制回路 |
| KPGTP 3×1 | 3 | 1 | 660 V | 控制回路 |
| KPGTP 3×1.5 | 3 | 1.5 | 660 V | 三相供电 |
| KPGTP 3×2.5 | 3 | 2.5 | 660 V | 三相供电 |
| KPGTP 3×4 | 3 | 4 | 660 V | 三相供电 |
| KPGTP 3×6 | 3 | 6 | 660 V | 三相供电 |
| KPGTP 3×10 | 3 | 10 | 660 V | 三相设备 |
| KPGTP 4×1.5 | 4 | 1.5 | 660 V | 动力+控制回路 |
| KPGTP 4×2.5 | 4 | 2.5 | 660 V | 动力+控制回路 |
| KPGTP 5×1.5 | 5 | 1.5 | 660 V | 动力+2路控制回路 |
| KPGTP 5×2.5 | 5 | 2.5 | 660 V | 动力+2路控制回路 |
本表列出典型规格型号;直径和重量因批次而异,故未列出。精确参数见TCG产品数据表,也可通过销售部索取。可按订单生产非标准截面。
KPGTP电缆产品介绍
KPGTP是高柔软性电缆,面向要求最严苛的动态应用场合。与普通KGTP相比,其导体中的铜单线更细,护套采用特殊配方料,可承受不少于100000次弯曲。
主要应用:数控机床和加工中心的活动部件、工业机器人和机械手、电梯和自动扶梯、梁式起重机、桥式起重机、拖链(电缆拖链)。常采用多芯结构(4~5芯),同时传输动力电源和控制信号。
适用范围
数控机床、加工中心的活动部件
工业机器人和机械手
客梯、货梯及自动扶梯
梁式起重机、桥式起重机和门式起重机
拖链(电缆拖链)
产品结构
1
导体
铜细丝绞合导体,符合GOST 22483第5种。
2
绝缘
苯乙烯类热塑性弹性体基弹性混合料,耐反复弯曲性能更强。
3
成缆
绝缘线芯小节距绞合,扭转时仍保持柔软性。
4
护套
弹性TPE,耐磨性和耐反复弯曲性能更强。

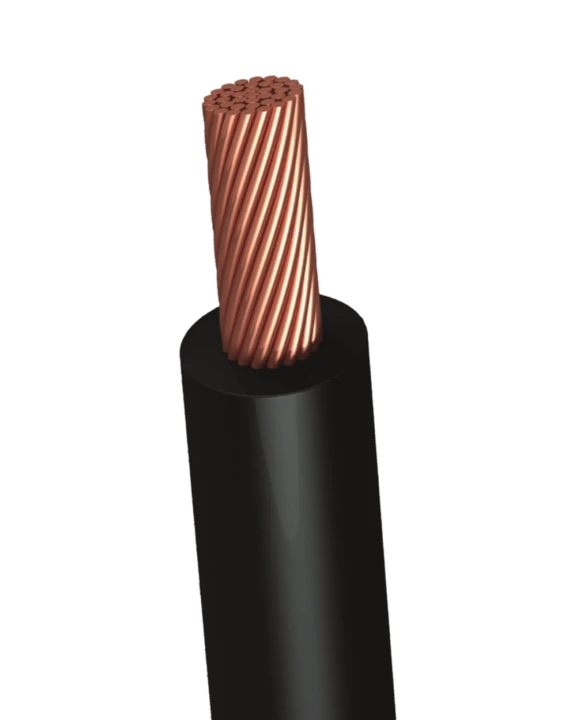

KPGTP横截面示意图:弹性TPE护套内的高柔软性铜导体
技术参数
交流额定电压
660 V,最高400 Hz
直流额定电压
1000 V及以下
导体材质
铜,高柔软性导体
绝缘和护套材料
弹性TPE
芯数
1、2、3、4、5
截面
0.75~70 mm²
弯曲次数
不少于100000次
标准
TCG技术条件
详细技术参数(载流量、电阻、重量)见TCG产品数据表
使用条件
安装温度
不低于-40°C
使用温度
-40~+50°C
空气湿度
+35°C时不超过98%
导体种类
第5种(GOST 22483)
最小弯曲半径
6 × Ø
机械循环次数
不少于30000次
使用寿命
不少于4年
质保期
自投入使用起6个月
气候类型
UHL
