SIPn-4规格型号
本产品为SIP-4的阻燃绝缘型。
| 规格型号 | 芯数 | 截面(mm²) | 外径(mm) | 重量(kg/km) |
|---|---|---|---|---|
| SIPn-4 2×16 | 2 | 16 | 14 | 150 |
| SIPn-4 2×25 | 2 | 25 | 16 | 220 |
| SIPn-4 4×16 | 4 | 16 | 19 | 290 |
| SIPn-4 4×25 | 4 | 25 | 22 | 415 |
| SIPn-4 4×35 | 4 | 35 | 24.5 | 545 |
| SIPn-4 4×50 | 4 | 50 | 27 | 720 |
| SIPn-4 4×70 | 4 | 70 | 30 | 970 |
| SIPn-4 4×95 | 4 | 95 | 34 | 1250 |
| SIPn-4 4×120 | 4 | 120 | 37 | 1550 |
| SIPn-4 4×150 | 4 | 150 | 40 | 1850 |
外径和重量为GOST 31946-2012规定的典型值。TCG出厂精确参数见产品数据表。

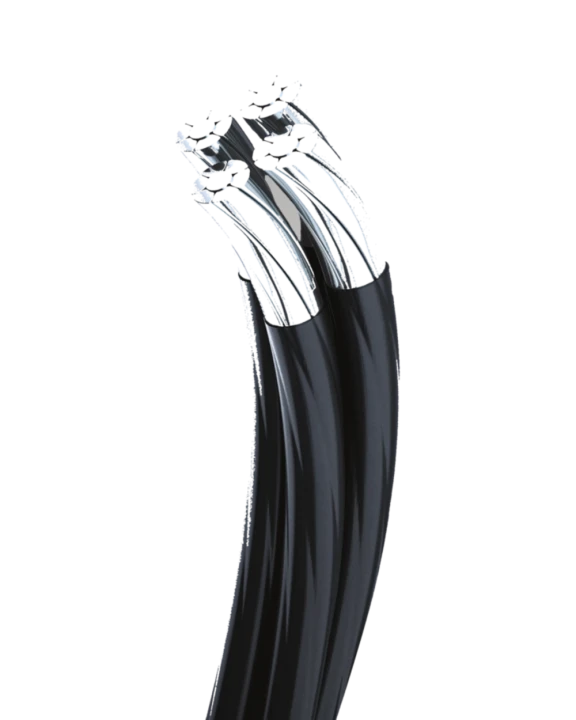

SIPn-4架空绝缘电缆产品介绍
SIPn-4是SIP-4的阻燃绝缘改进型。根据GOST 31946-2012(第1号修改单),型号中的“n”标记表示绝缘所用的耐候交联聚乙烯(XLPE)采用阻燃聚合物料制成。导体、截面和机械性能均与SIP-4相同:导体允许温度正常运行时为+90°C,短路时为+250°C。
与SIP-4一样,本产品无单独的承载元件,适用于架空线路分支线及沿建筑物墙面敷设。在进户处和建筑外墙上,电缆紧邻建筑结构,因此阻燃性能在这些部位尤为重要。
本产品的适用线路与SIP-4相同,但用于防火安全要求较高的场合。
适用范围
架空线路接户线
沿建筑物墙面及建筑外墙敷设
防火安全要求较高的住宅及公共建筑供电
在有阻燃要求的场合替代SIP-4
人员密集场所
产品结构
1
导体
铝合金紧压绞合导体。
2
绝缘
阻燃耐候交联聚乙烯(XLPE),耐紫外线。
3
绞合
线芯相互绞合,无承载元件。
SIPn-4横截面示意图(4芯):阻燃绝缘线芯,无承载元件
技术参数
额定电压
0.66/1 kV
导体材质
铝合金
导体最高温度(长期)
+90°C
绝缘材料
阻燃耐候XLPE
芯数
2或4
截面
16~150 mm²
标准
GOST 31946-2012
详细技术参数见TCG产品数据表
使用条件
安装温度
不低于-20°C
使用温度
-60~+50°C
导体最高温度(长期)
+90°C
导体最高温度(短路)
+250°C
最小弯曲半径
10 × Ø
使用寿命
不少于40年
质保期
5年
气候类型
UHL
