Силовые кабели 6/10/35 кВ IEC: NA2XSE2Y

АПВВ

Силовой кабель 6-35 кВ с алюминиевыми жилами и XLPE-изоляцией

АПвВ — силовой кабель среднего напряжения с алюминиевой жилой, изоляцией из сшитого полиэтилена (XLPE), полупроводящими экранами и оболочкой из ПВХ-пластиката. Алюминиевая версия ПвВ — экономичный выбор для протяжённых распределительных линий 6-35 кВ. Расшифровка: А — Al-жила, Пв — XLPE, В — оболочка из ПВХ.

Напряжение 6 / 10 / 15 / 20 / 35 кВ

Жила Алюминий

Изоляция XLPE 3,4 мм (для 6/10 кВ)

Сечение 16 — 800 мм²

Запросить цену Таблица сечений

НОМЕНКЛАТУРА АПвВ (для 6/10 кВ)

Маркоразмеры одножильных Al-кабелей на 6/10 кВ. Реальные ТХ из заводских данных.

Марка / сечение	Жил	Сечение, мм²	Напряжение	Мед. экран, мм²	Наружный Ø, мм	Масса, кг/км	Ток (воздух), A
АПвВ 1×16	1	16	6/10 кВ	16	18.5	378	99
АПвВ 1×25	1	25	6/10 кВ	16	19.8	425	130
АПвВ 1×35	1	35	6/10 кВ	16	20.8	468	157
АПвВ 1×50	1	50	6/10 кВ	16	22.3	533	189
АПвВ 1×70	1	70	6/10 кВ	16	23.8	607	236
АПвВ 1×95	1	95	6/10 кВ	16	25.6	702	287
АПвВ 1×120	1	120	6/10 кВ	16	27.1	794	332
АПвВ 1×150	1	150	6/10 кВ	25	29.1	970	376
АПвВ 1×185	1	185	6/10 кВ	25	31.2	1117	432
АПвВ 1×240	1	240	6/10 кВ	25	33.4	1290	511
АПвВ 1×300	1	300	6/10 кВ	25	35.7	1481	586
АПвВ 1×400	1	400	6/10 кВ	35	39.2	1865	676
АПвВ 1×500	1	500	6/10 кВ	35	42.5	2203	763
АПвВ 1×630	1	630	6/10 кВ	35	45.9	2586	863

Таблица приведена для напряжения 6/10 кВ как наиболее ходовое в распределительных сетях. Также производятся варианты на 3,6/6, 8,7/15, 12/20 и 18/30 кВ — параметры отличаются толщиной изоляции и общими размерами.

Описание кабеля АПвВ

АПвВ — алюминиевая версия ПвВ для магистральных распределительных сетей среднего напряжения. Алюминий вместо меди даёт ~3× экономию по массе и существенную экономию по стоимости — критично для протяжённых трасс с большим сечением жил.

Применяется в распределительных сетях 6-35 кВ для городской и промышленной инфраструктуры: питание трансформаторных подстанций, межсетевые перемычки, магистрали к крупным потребителям. Используется в группах из 3 одножильных кабелей (по одному на фазу). Все остальные характеристики идентичны ПвВ — XLPE-изоляция (+90°C), полупроводящие экраны, медный экран и ПВХ-оболочка.

Область применения

Магистральные распределительные сети 6-35 кВ

Прокладка в кабельных сооружениях, помещениях, эстакадах

Городские и промышленные кабельные линии 10-20 кВ

Питание ТП от распределительных пунктов на длинных трассах

Применяется в группах из 3 одножильных кабелей

Конструкция

Токопроводящая жила

Алюминиевая многопроволочная, круглая, уплотнённая. Сечение 16-800 мм².

Полупроводящий экран по жиле

Из электропроводящей сшитой полимерной композиции.

Изоляция

Сшитый полиэтилен (XLPE). Толщина — 3,4 мм для 6/10 кВ.

Полупроводящий экран по изоляции

Выравнивает электрическое поле на границе с медным экраном.

Медный экран

16-35 мм² в зависимости от сечения жилы.

Оболочка

ПВХ-пластикат, чёрного цвета.

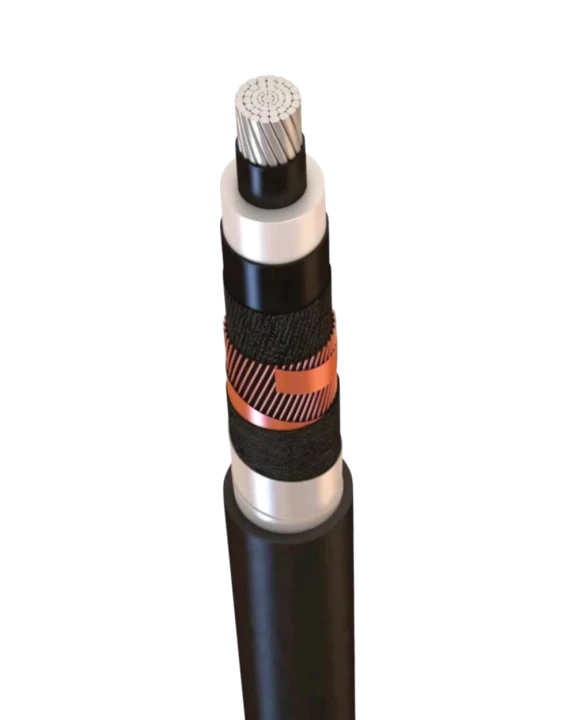

Поперечное сечение АПвВ — Al-жила, полупроводящий экран, XLPE, медный экран, ПВХ-оболочка

Технические характеристики

Номинальное напряжение 6 / 10 / 15 / 20 / 35 кВ

Материал жилы Алюминий

Изоляция Сшитый полиэтилен (XLPE)

Полупроводящие экраны По жиле и по изоляции

Медный экран 16 / 25 / 35 мм²

Оболочка ПВХ-пластикат

Кол-во жил 1 (типично) или 3

Сечения 16 — 800 мм²

Аналог IEC NA2XSE2Y

Стандарт ГОСТ Р 55025-2012 / O'z DSt IEC 60502-2

Полная номенклатура (все напряжения 6-35 кВ) — в каталожном листе TCG

Условия эксплуатации

Температура монтажа не ниже -20°C

Температура эксплуатации -50°C … +50°C

Макс. t° жилы (длит.) +90°C

Макс. t° жилы (КЗ) +250°C

Влажность воздуха до 98% при +35°C

Мин. радиус изгиба 15 × Ø (одножильный), 25 × Ø (трёхжильный)

Срок службы не менее 30 лет

Гарантия 5 лет

Исполнение УХЛ
